Criando recortes em um objeto de telhado

Você pode usar o comando Recortar Superfícies e a ferramenta Recorte para fazer aberturas em um objeto de telhado.

Para definir o tipo de corte do furo (vertical, aberto ou quadrado), edite o telhado conforme descrito em Mudando o perfil da borda do telhado.

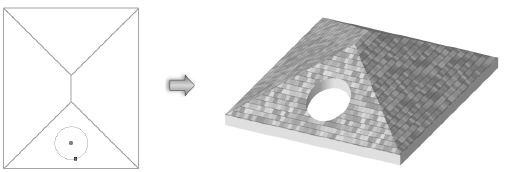

Criando recortes com o comando Recortar Superficies

Para fazer uma abertura usando o comando Recortar Superfícies :

Desenhe uma ou mais formas 2D para o recorte (retângulo, círculo, oval, polígono, polilinha ou arco) no objeto de telhado.

Selecione o(s) objeto(s) de recorte e o objeto de telhado.

Selecionar o comando.

As formas são recortadas do telhado, e os objetos de recorte são selecionados.

Exclua os objetos de recorte.

Criando recortes com a ferramenta Aparar

P ara criar um recorte usando a ferramenta Recorte:

Selecione o objeto de telhado.

Clique na ferramenta e no modo e selecione a forma de recorte apropriada (retângulo, polígono ou círculo).

Clique e arraste para criar uma cerca. O telhado será recortado de acordo com a forma do recorte.
