Faces de telhado de conexão
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Conectar um objeto
Conectar dois objetos
|
Conectar/Combinar
|
Básica |
; (Windows) Option+L (Mac) |
Use os modos Conectar Objeto Único ou Conectar Objeto Duplo da ferramenta Conectar/Combinar para aparar faces do telhado que se cruzam ou para estender uma face até a outra. Se as faces tiverem espessuras diferentes, uma opção será exibida para permitir o ajuste da espessura automaticamente.
Para conectar duas faces de telhado:
Clicar em ferramenta e modo.
Se as águas do telhado tiverem alturas diferentes, selecione o modo para unir as faces.

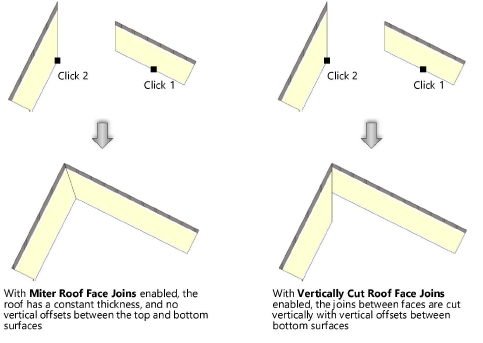

Para entortar as bordas da águas do telhado na junção, selecione Junções da face do telhado da mitra.
Para cortar as bordas da face do telhado verticalmente na junção, selecione Junções de face do telhado cortadas verticalmente.
Clique na primeira e depois na segunda face do telhado para se conectar.

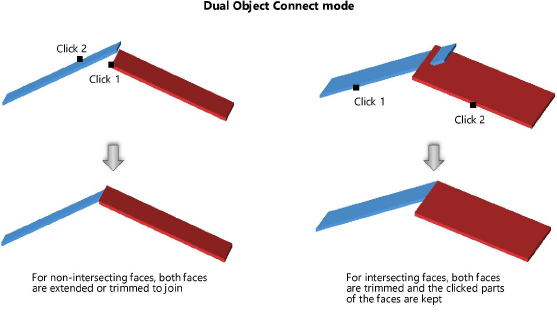

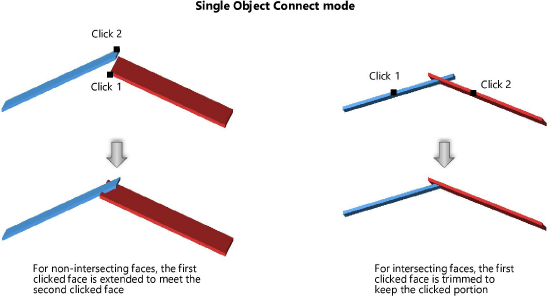

O formato do objeto resultante dependerá do modo selecionado, da posição das faces do telhado e da parte clicada do telhado.
As bordas da face do telhado apenas esquadram as bordas onde elas se encontram. Se várias faces se unirem a uma aresta comum, a aresta comum terá vários segmentos de atenuadores diferentes.
Para remover a borda miterada, selecione a face do telhado e clique em Remover bordas mitre da paleta Informações do objeto. Isso redefine o Beiral para o Eave Cut original (se necessário) e redefine todas as outras arestas para a geometria de corte vertical.
