Adicionando acessórios de telhado
|
Comando |
Caminho |
|
Gerar Telhado |
AEC |

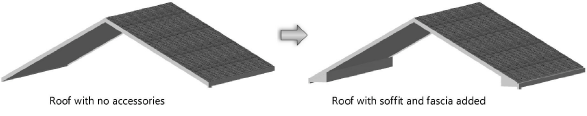

No Vectorworks Architect, os acessórios forro, sofito e borda podem ser inseridos ao criar um objeto de telhado ou podem ser adicionados, modificados ou removidos posteriormente. Se o telhado for remodelado, os acessórios serão regenerados automaticamente para se adaptar ao novo formato.
Os acessórios fazem parte do objeto de telhado. Para modificá-los ou removê-los mais tarde, selecione o objeto de telhado e modifique as configurações do acessório a partir da paleta Informações de Objeto.
Os acessórios de telhado não podem ser adicionados a objetos de água de telhado. Veja Criando objetos telhado.
Para adicionar acessórios de telhado:
Depois de selecionar as paredes desejadas, clique em AEC > Gerar Telhado.
A janela Gerar Telhado é exibida.
Clique em Criar Acessórios.
A janela Criar Acessórios de Telhado é exibida.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Inserir Forro |
Adiciona um sótão ao telhado |
|
Ajustes do Forro |
Exibe a janela Editar Ajustes do Forro, que permite alterar as propriedades do forro |
|
Inserir Sofito |
Adiciona um sofito ao telhado |
|
Ajustes do Sofito |
Exibe a janela Editar Ajustes do Sofito, que permite alterar as propriedades do sofito |
|
Inserir Borda |
Adiciona uma borda ao telhado |
|
Ajustes da Borda |
Exibe a janela Editar Ajustes da Borda, que permite alterar as propriedades da borda |
Selecione os acessórios que você deseja adicionar ao objeto de telhado.
Para cada acessório selecionado clique no botão de Configurações correspondente.
Uma janela é exibida contendo os parâmetros deste acessório.
Informe os parâmetros conforme desejado e descrito nas seções seguintes, e então clique em OK para voltar à janela Criar Acessórios de Telhado.
Repita os passos 4 e 5 até que os parâmetros de todos os acessórios tenham sido informados.
A partir da janela Criar Acessórios de Telhado, clique em OK para voltar à janela Criar Telhado. Clique em OK novamente para criar o objeto de telhado com os acessórios selecionados.
