Angulo de Rotação da Luz

Especifica o ângulo de rotação da fonte de luz em torno de um eixo conectando o local da luz ao alvo de luz; este ângulo define o plano de referência para a curva de distribuição de intensidade

Arquivo Fotométrico

Exibe o nome do arquivo de distribuição quando um arquivo de distribuição válido é selecionado, ou “Nenhum” se um arquivo de distribuição válido não foi designado (clique em Carregar distribuição para especificar um arquivo)

Carregar Fotometria

Carrega dados de perfil de emissão de luz de um arquivo padrão. O valor do brilho é obtido usando a integral dos dados brutos de emissão fornecidos com o arquivo. O arquivo deve ser um arquivo de texto com dados de distribuição de intensidade padrão da indústria em formato .ies.

Queda de distância

Selecione a função de redução de distância (taxa de mudança de intensidade enquanto se move ao longo do feixe para longe da fonte de luz)

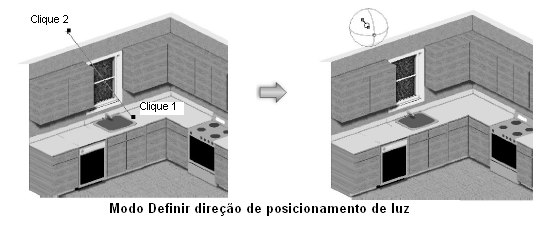

Direção

Especifica a direção da luz, especificando o ângulo da luz ou vetor

Ângulo

Define o ângulo da luz por panorâmica e inclinação. O ângulo de panorâmica é baseado em um ângulo de 0 graus no eixo Y positivo e é positivo no sentido anti-horário; o ângulo de inclinação é igual a 0 no plano horizontal, positivo quando aponta abaixo do plano e negativo quando aponta acima do plano.

Vetor

Indica a direção da luz especificando as coordenadas de seus vetores X, Y e Z

Ligado desligado

Mostra ou esconde a luz produzida pela fonte de luz

Cor

Especifica uma cor associada à fonte de luz; clique na caixa de cores para selecionar a cor do traço. Este parâmetro não estará disponível se Usar emissor for selecionado e uma Temperatura da cor for especificada.

Mostrar Sombras

Cria sombras

Sombras Suaves

Cria sombras mais realistas diminuindo as arestas sólidas; as sombras parecem mais suaves quanto mais longe viajam, como na realidade. O processamento é mais lento quando esta opção está ativada.

Brilho

Para luzes direcionais, pontuais e spot, especifica o brilho da fonte de luz; insira uma porcentagem ou arraste a barra deslizante. Um valor acima de 100% pode ser inserido. Este parâmetro não estará disponível se Usar emissor estiver selecionado.

Dimmer

Escurece o brilho da fonte de luz (intensidade); insira uma porcentagem ou arraste a barra deslizante. Apenas o brilho da fonte de luz é afetado; a temperatura da cor não é alterada. Este parâmetro está disponível para luzes personalizadas e para outros tipos de luz se Usar emissor não estiver selecionado.

Usar Parâmetros Reais

Para precisão, especifica o brilho real da luz e a temperatura da cor; deixe desmarcado para usar a luz como uma fonte de luz simples

Intensidade Luminosa:

Especifica a quantidade luminosa de uma luz

Usuário

Especifica o brilho como um número preciso em Lux, Lumens, Footcandles ou Candelas; as unidades variam dependendo da fonte de luz

Arquivo Fotométrico

(luz personalizada apenas)

Exibe o arquivo de distribuição selecionado na janela de diálogo Dados de Luz Personalizada isso pode ser alterado clicando em Parâm. de Luz Personalizada

Temperatura da Cor

Especifica a temperatura da cor da luz em Kelvin. Isso se refere a um emissor de corpo negro ideal, brilhando "vermelho quente" ou "branco quente". Uma temperatura mais baixa gera uma cor laranja; quanto mais quente a temperatura, mais próxima do branco é a cor da luz.

Especificar esse parâmetro é opcional. Se não for especificado, a temperatura padrão é 0, o que significa que a cor de emissão final da luz é totalmente controlada pela seleção em Cor .

Quando a temperatura é especificada, a Cor não pode ser alterada. A cor de emissão final é definida pela Temperatura da cor .

As configurações de temperatura de cor podem ser balanceadas por branco em uma base por camada; veja Definindo Opções de Iluminação.

Especificações de luz direcionais, Spot, pontuais ou personalizadas

Clique para definir especificações adicionais para a fonte de luz

Luz Direcional

Direção

Especifica a direção da luz, especificando o ângulo da luz ou vetor

Ângulo

Define o ângulo da luz por azimute e elevação. O ângulo de azimute é definido com base em um ângulo de 0 graus no eixo Y negativo e é positivo no sentido anti-horário; o ângulo de elevação é o ângulo acima (positivo) ou abaixo (negativo) do horizonte.

Vetor

Indica a direção da luz especificando as coordenadas de seus vetores X, Y e Z

Luz Pontual

Queda de distância

Selecione a função de redução de distância (taxa de mudança de intensidade enquanto se move ao longo do feixe para longe da fonte de luz).

Nenhum: O Brilho não muda

Suave: O brilho diminui de acordo com uma queda linear

Realista: A luz é mais brilhante perto da fonte de luz e diminui de acordo com o quadrado da distância, como na realidade. Essa seleção de queda é a mais natural na aparência.

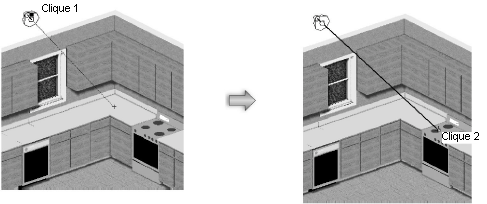

Luzes Spot

Diagrama de dispersão / feixe

Arraste as alças no diagrama para definir os ângulos Abertura e foco de luzes spot ou insira os valores nos campos abaixo do diagrama

Abertura

Especifica o ângulo de propagação do spot light (o ângulo máximo do cone de luz)

Foco

Especifica o ângulo do feixe da luz spot (o cone de luz que não muda de intensidade até o ângulo de propagação)

Queda de distância

Selecione a função de redução de distância (taxa de mudança de intensidade enquanto se move ao longo do feixe para longe da fonte de luz).

Nenhum: O Brilho não muda

Suave: O brilho diminui de acordo com uma queda linear

Realista: A luz é mais brilhante perto da fonte de luz e diminui de acordo com o quadrado da distância, como na realidade. Essa seleção de queda é a mais natural na aparência.

Luzes personalizadas

Abre a janela de diálogo Dados de Luz Personalizada, para alterar os parâmetros inseridos ao configurar a luz pela primeira vez, conforme descrito anteriormente
