Estilo do traço

Selecione o estilo de tracejado para linhas escondidas quando o modo Linhas Escondidas Tracejadas é selecionado

Tom do Tracejado

Ajuste o botão deslizante para selecionar como as linhas escondidas são mostradas quando o modo Linhas Escondidas Tracejadas é selecionado

Preview

Mostra uma prévia dos parâmetros selecionados

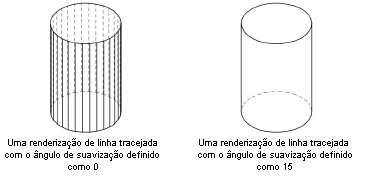

Angulo de Suavização

Define o ângulo para reduzir as linhas de faces quando o modo Linha Escondida, Linha Escondida Tracejada ou Sombreamento Sólido Final; se o valor for maior do que zero, as linhas facetadas serão removidas entre quaisquer duas faces de um objeto que estejam dentro no interval de ângulo definido

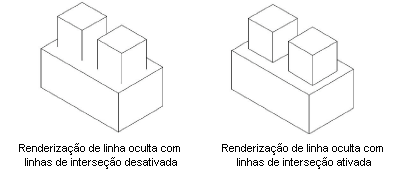

Gerar Linhas de Intersecção

Gera linhas onde as superfícies do desenho se cruzam quando o modo Linhas Escondidas, Linhas Escondidas Tracejadas ou Sombreamento Sólido Final é selecionado; para arquivos grandes com muitas superfícies curvas, esta opção pode tornar o processamento de apresentação mais lento

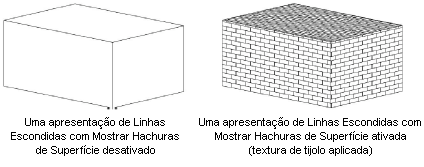

Mostrar Hachuras de Superfície

Exibe hachuras de superfície em uma vista de apresentação em Linhas Escondidas

Mostrar Textos e Marcações

Exibe texto e marcadores na vista de apresentação processada.

Esconder texto e marcadores pode diminuir significativamente o tempo de processamento.

Usar Sketch em Apresentações com Linhas

(Requer Design Suite)

Especifica se os efeitos de sketch devem ser aplicados às linhas quando o modo Linhas Escondidas, Linhas Escondidas Tracejadas ou Sombreamento Sólido Final é selecionado; Veja Apresentação sketch

Estilo Sketch Default do Documento

(Requer Design Suite)

Define o estilo de sketch padrão para linhas quando o modo Linhas Escondidas, Linhas Escondidas Tracejadas ou Sombreamento Sólido Final é selecionado; Veja Apresentação sketch. Clique em Editar para abrir a janela de diálogo Editor de estilo de sketch para modificações adicionais no estilo.
