Remodelando as curvas NURBS
|
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Remodelagem
|
Básica |
- (hífen) |
A ferramenta Remodelar pode manipular e remodelar as curvas NURBS.
|
Modo |
Descrição |
|
Mover Vértice
|
Muda a localização de um vértice ou vários vértices |
|
Adicionar Vértice
|
Adiciona um vértice à curva NURBS |
|
Remover Vértice
|
Exclui um vértice da curva NURBS |
|
Mudar vértice
|
Alterna um vértice existente entre um vértice de canto e vértice suave |
|
Restrição do plano de trabalho
|
Move o vértice ou vértices selecionados em um plano de trabalho |
|
Restrição do eixo X
|
Move o vértice ou vértices selecionados ao longo do eixo X |
|
Restrição do eixo Y
|
Move o vértice ou vértices selecionados ao longo do eixo Y |
|
Restrição Z
|
Move o vértice ou vértices selecionados ao longo do eixo Z |
Para remodelar as curvas NURBS:
Selecione a curva NURBS para remodelar. Para remodelar vários vértices, a curva deve ser uma única curva NURBS contínua e suave.
Clique na ferramenta e no modo Polilinha.
Selecione um vértice. Quando o cursor estiver sobre uma das alças de controle do telhado ele mudará para um cursor de quatro setas.
Como alternativa, para selecionar vários vértices ao mesmo tempo no modo Mover vértice, clique com a tecla Shift pressionada ou clique e arraste para criar uma marca em torno dos vértices desejados. Posicione o cursor sobre um dos vértices.
Remodele a curva NURBS.

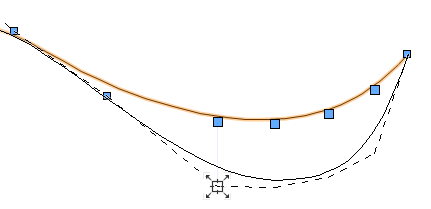

NoMover vérticemodo, clique e arraste o mouse para mover o vértice ou vértices. O modo de restrição selecionado restringe o movimento ao plano de trabalho ou a um dos eixos. Solte o mouse no local desejado. Como alternativa, insira as coordenadas exatas na barra de dados. Pressione a tecla Tab, insira as coordenadas e pressione Enter.
Para adicionar um vértice emAdicionar vérticemodo, mova o cursor para um vértice existente próximo ao local onde o novo vértice deve ser adicionado. O cursor se torna uma seta com dois losangos pretos quando um vértice pode ser adicionado. Arraste o cursor para o local desejado para o novo vértice. Clique no novo local.
Para deletar um vértice emExcluir vértice modo, clique no vértice para excluir.
Alterne o vértice entre um vértice de canto e um vértice suave clicando no vértice no modo Alterar vértice.
Funcionalidade semelhante aoRemodelara ferramenta está disponível na guia Forma da paleta Informações do objeto; veja veja Editando objetos baseados em vértices.
