Execução de várias remodelações
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Mover alças de polígono
|
Remodelagem
|
Básica |
- (hífen) |
Em vez de remodelar individualmente os vértices dos objetos, um de cada vez, vários vértices e até mesmo vários objetos podem ser remodelados de uma vez. Além disso, vértices e buracos podem ser excluídos dos objetos. A remodelagem múltipla pode ser executada em linhas, polilinhas, paredes, dimensões e polígonos. Polígonos incluem todos os polígonos regulares e irregulares, bem como objetos desenhados com a ferramenta Mão livre. Por exemplo, use esta função para redimensionar paredes sem mover nenhuma das portas ou janelas colocadas dentro delas, ou afetar as interseções com outras paredes.
Os objetos planos 2D devem ser coplanares e no plano ativo para serem remodelados; a marca de seleção é desenhada no plano ativo. Vários objetos 3D não podem ser remodelados ao mesmo tempo, mas devem ser selecionados individualmente.
Esta função não funciona em objetos desenhados com as ferramentas Círculo,oval, ou Arco.
Para redimensionar objetos com várias remodelações:
Selecione a parede para remodelar.
Clicar em ferramenta e modo.
O cursor muda para uma cruz.

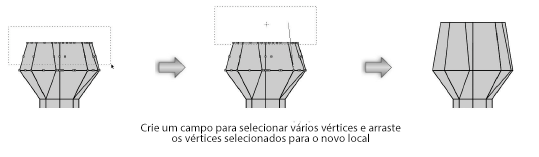

Clique e arraste para criar uma moldura retangular em torno de vários vértices dos objetos a serem redimensionados ou excluídos.
Para criar um letreiro em laço, pressione a tecla Option (Mac) ou Alt (Windows) ao criar o letreiro. Pressione as teclas Command e Option (Mac) ou Ctrl e Alt (Windows) para o modo de cerca poligonal.
Mude a localização dos vértices clicando e arrastando com o mouse ou usando o comando Mover (veja Editando superfícies de objetos 2D). Como alternativa, desloque os vértices selecionados pressionando as teclas Shift e de seta.
Para usar o mouse, clique e arraste os vértices e mova-os para o local desejado. Uma visualização exibe a localização atual e futura dos vértices do objeto.
Pressione a tecla Delete (Mac) ou as teclas Delete ou Backspace (Windows) para excluir os vértices ou orifícios.
Como alternativa, insira um comprimento exato na barra de dados. Pressione a tecla Tab enquanto pressiona o botão do mouse até que o campo eu é realçado, insira um valor para o comprimento e solte o botão do mouse.
As paredes são redimensionadas com as interseções das paredes, portas ou outros símbolos mantidos no lugar. O letreiro permanece visível até que outra ferramenta ou comando seja selecionado.
