Removendo faces de malhas

Quando um objeto de malha contém faces indesejáveis, é possível selecionar e excluir rapidamente uma parte da malha usando os modos de seleção da ferramenta Seleção (veja Ferramenta Seleção). Esta operação é especialmente útil para modelos 3D que foram gerados a partir de fotografias usando os Vectorworks Cloud ServicesFotos para modelo 3Dfunção, onde a natureza da criação do modelo significa que objetos incidentais nas fotografias são incorporados ao modelo. (Veja como gerar modelos 3D a partir de fotografias na ajuda do Vectorworks Cloud Services; é necessário fazer login para o Vectorworks Cloud Services.)

Se a malha tiver texturas associadas, as texturas serão preservadas.

Para excluir faces de uma malha:

Selecione um ou mais objetos a serem cobertos pela superfície.

Selecione a ferramenta e um dos modos de letreiro.

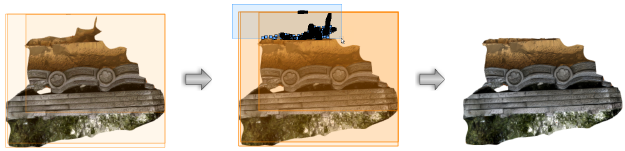

Clique e arraste o mouse para criar o letreiro. Todos os vértices da malha dentro do letreiro são destacados e selecionados para exclusão.

Pressione a tecla Z. Os vértices selecionados e as faces que os circundam são excluídos.
