Rotação padrão
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Padrão
Duplicar
|
Rotacionar
|
Básica |
Alt = (Windows) Opção = (Mac) |
Para girar um objeto em torno de um eixo especificado:
Selecione o objeto que você quer converter.
Clique na ferramenta e no modo aplicável, dependendo se o objeto original ou duplicado deve ser girado.
Em uma visualização 3D, selecione Rotação Padrão na barra de ferramentas.
Por padrão, o plano de rotação é aquele do plano de trabalho ativo; a orientação do plano de trabalho pode ser alterada.

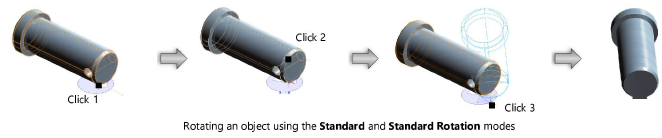

A imagem de um transferidor é exibida próxima ao cursor. Posicione o transferidor no plano de torção apropriado e clique no ponto central da torção.
O transferidor é exibido somente se um objeto for selecionado.
O gráfico do transferidor permanece no ponto de clique. Conforme você move o cursor, o transferidor gira e uma linha pontilhada do centro de rotação até o cursor visualiza o eixo de rotação. Clique para definir o eixo de rotação.
Conforme você move o cursor, uma visualização do objeto girado é exibida. Clique para confirmar o ângulo de inclinação.
O objeto original ou sua duplicata é girado para a nova posição.
