Alinhando e distribuindo linhas de indicação
|
Comando |
Caminho |
|
Alinhar/Distribuir Linhas de Indicação |
Modificar> Alinhar |

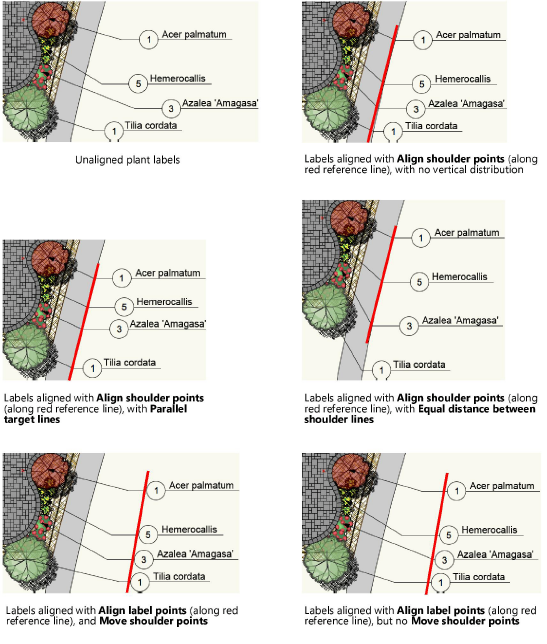

Muitos objetos Vectorworks incluem marcas com linhas condutoras que apontam para itens específicos em um desenho. Para desenhos que possuem vários desses objetos, você pode alinhar as linhas condutoras para melhorar a legibilidade.
|
Objetos que podem ser alinhados e distribuídos |
|
|
Frases de destaque Tags de dados Benchmarks de elevação Árvores existentes Pavimentos Áreas de paisagem |
Linhas de liderança Nós de marionete Plantas Linhas vermelhas Estacas Etiqueta / rótulos (irrigação) |
Para alinhar as linhas líderes:
Selecione os objetos cujas linhas de chamada você deseja alinhar e / ou distribuir.
Selecionar o comando.
Se nenhum dos objetos selecionados puder ser processado pelo comando, uma mensagem será exibida e o comando será cancelado.
Se um ou mais dos objetos selecionados não puderem ser processados, uma mensagem diferente será exibida; você pode continuar a alinhar os objetos restantes ou cancelar o comando da caixa de diálogo exibida a seguir.
Para objetos de chamada com várias linhas condutoras no mesmo lado do texto da chamada, o alinhamento horizontal é possível, mas os controles de alinhamento vertical estão desabilitados. oAlinhar / Distribuir Linhas LíderesO comando não funciona para objetos de chamada com várias linhas de chamada em ambos os lados do texto de chamada.
A caixa de diálogo Align Leader Lines é aberta.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Alinhamento horizontal |
|
|
Alinhar os pontos dos ombros |
Alinha as pontas dos ombros das linhas condutoras selecionadas |
|
Alinhar os pontos do rótulo |
Alinha os pontos de rótulo das linhas condutoras selecionadas. Se esta opção for usada em conjunto comAlinhar os pontos dos ombros, todos os pontos de rótulo selecionados também são alinhados ao ponto de rótulo da linha líder superior. |
|
Mover pontos de ombro |
Se Alinhar os pontos dos ombros não está selecionado, e Alinhar os pontos do rótulo estiver selecionado, selecione esta opção para mover os pontos da etiqueta e do ombro, mantendo a distância atual entre esses pontos para cada linha. Desmarque esta opção para mover apenas os pontos do rótulo, mantendo as posições atuais dos pontos do ombro. Esta configuração não se aplica a benchmarks de elevação sem um deslocamento. |
|
Distribuição Vertical |
|
|
Nenhum |
Deixa as linhas condutoras selecionadas na mesma posição vertical quando estão alinhadas horizontalmente |
|
Linhas de seta paralelas |
Move os pontos do ombro verticalmente, de modo que as linhas de destino de todos os objetos selecionados fiquem paralelas à linha do objeto mais acima. Esta opção pode ser usada com ou sem uma opção de alinhamento horizontal. Esta configuração não se aplica a referências de elevação. |
|
Distância igual entre linhas de ombro |
Move os pontos dos ombros verticalmente, de modo que a distância vertical entre as linhas dos ombros de todos os objetos selecionados seja igual à distância entre as linhas dos dois objetos superiores. Esta opção pode ser usada com ou sem uma opção de alinhamento horizontal. Os deslocamentos podem ser adicionados aos benchmarks de elevação ou ajustados conforme necessário. |
Selecione as opções de alinhamento desejadas e clique emOK.
Se nenhuma opção de alinhamento horizontal for selecionada, os objetos serão alinhados imediatamente.
Caso contrário, desenhe uma linha de referência para indicar onde os pontos do ombro ou da etiqueta devem se alinhar. A linha não deve ser horizontal.
