Importando Croquis Manuais

Digitalizando e importando croquis, e então rastreando eles, é uma técnica útil que pode ser utilizada como ponte entre desenho manual e o CAD. Para serem úteis, os croquis para rastreio devem ser desenhados em escala e digitalizados com uma resolução relativamente alta (300 dpi ou mais).

Para importar croquis a serem rastreados

Após a digitalização do croqui, salve o arquivo em um dos formatos de importação de imagem suportados no programa Vectorworks.

Determine a escala do croqui original.

No programa Vectorworks, abrir o arquivo para onde o croqui será importado.

Selecione ou crie uma camada de desenho para importação do croqui. Defina a camada para a escala do croqui. Transforme essa camada na camada ativa.

Veja Creating layers e Setting design layer properties.

Selecionar Arquivo > Importar > Importar Arquivo de Imagem para importar o croqui.

Defina a camada de volta para a escala de desenho desejada, caso necessário.

Mover a imagem para localizá-la corretamente. A imagem pode ser invertida; entretanto, os melhores resultados são obtidos quando a imagem é digitalizada o mais reta possível. Considere travar a imagem quando estiver na orientação desejada.

Qualquer remodelagem manual ou escala na imagem distorce sua escala.

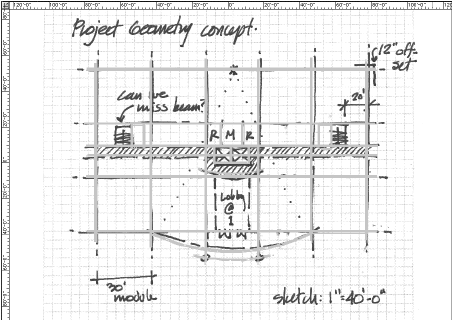

A imagem seguinte mostra um croqui digitalizado utilizado como base para o layout das guidelines. Desenhar guidelines na Classe de Guias. Antes da impressão, desative essa classe com Modificar > Guias > comando Esconder Guias. Veja Guias.
