Criandosistemas de drenagem de lajes
|
Ferramenta |
Conjunto de Ferramentas |
|
Drenagem em Lajes
|
Paredes / AEC |

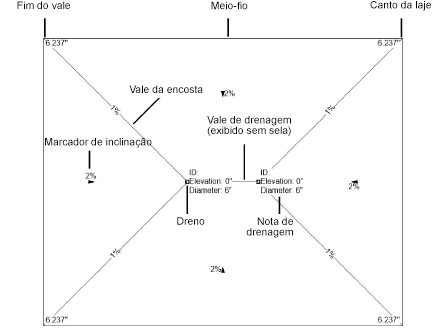

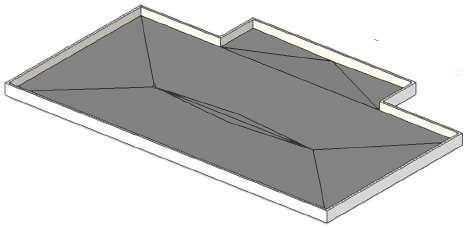

Use a ferramenta Slab Drainage para projetar sistemas de drenagem para lajes que são regularmente expostas à água, como pisos industriais, pavimentos de concreto e telhados planos. Criar drenos e vales afeta a geometria da laje; o processo cria inclinações e sulcos e potencialmente altera a altura do meio-fio. A maioria desses cálculos é calculada automaticamente, mas as configurações do usuário e a colocação dos elementos de drenagem às vezes resultam em erros quando a geometria criada é impossível.
|
Modo |
Descrição |
|
Editar
|
Edita drenos selecionados, vales de drenagem, vales de declive e marcadores de declive; para seleção múltipla, todos os objetos selecionados devem ser do mesmo tipo |
|
Create Drain
|
Coloca um novo dreno com vales de declive relacionados |
|
Connect Drains
|
Conecta dois drenos existentes a um vale de drenagem e exclui automaticamente vales inclinados de orientação inadequada |
|
Create Valley
|
Adiciona um vale de declive a um dreno existente |
|
Ajustes
|
Abre a janela de diálogo Slab Drainage Settings; definir padrões para os elementos de drenagem a serem adicionados à laje selecionada |
