Ajustando em um ângulo
|
Ferramenta |
Localização |
|
Atração Angular
|
Barra de status |
o ângulo de atração aplica-se somente ao segundo ponto em um segmento de feedback de dois pontos, como quando se desenha uma linha ou um polígono. Ao atrair para ângulos, o SmartCursor localiza os ângulos especificados e por padrão localiza também os ângulos relativos aos eixos horizontal e vertical. O ângulo de atração também pode detectar um ângulo de rotação do plano (exige o Design Series); os itens criados ao longo deste ângulo, quando exibidos em uma vista de planta rotacionada, aparecem na horizontal quando estão em uma exibição de coordenadas globais não rotacionada.
Para definir a atração ao ângulo:
Clique na ferramenta.
Para alterar as configurações, se necessário, clique duas vezes, clique com o botão direito ou clique e segure a ferramenta para abrir o popover Ajustes de Atração de ângulo e definir os parâmetros.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Ajustar a: |
|
|
Angulos dos Eixos |

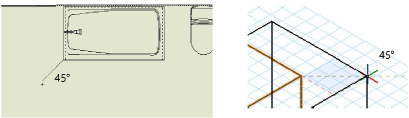

Permite a atração aos ângulos especificados em relação aos eixos horizontal e vertical. Por exemplo: se 45° for especificado, os ângulos localizados incluirão 45°, 135° (90+45), 225° (180+45) e assim por diante. Especifique os ângulos a serem localizados separados por ponto e vírgula; 45° e 30° são os ângulos padrão. Até oito ângulos podem ser especificados.
|
|
Ângulos relativos ao segmento anterior (alternar com a tecla |
Permite alinhar aos ângulos especificados em relação ao segmento desenhado anteriormente, ao invés de em relação aos eixos. Esta opção é útil ao desenhar formas com vários segmentos pois o ângulo do alinhamento é baseado automaticamente no segmento anterior, sem que você tenha de se preocupar. A tecla “/” alterna esta opção. Quando desativada, os Ângulos serão alinhados em relação aos eixos conforme definido na opção Ângulos dos Eixos. |
|
Ângulo de rotação do plano (Requer Design Suite) |
Localiza o ângulo da rotação do plano; esta atração é útil ao desenhar em uma vista Topo/Planta que exija que os objetos estejam na horizontal quando o plano não mais estiver rotacionado. |
|
Sistema de Coordenadas Alternativo |
Especifica um sistema adicional de coordenadas rotacionadas que fornece ângulos de atração e alinhamento ao longo dos eixos. |
|
Faça snap no sistema de coordenadas alternativo em ângulo |
Define um ângulo que não os ângulos informados em Ângulos dos Eixos. Informe um ângulo alternativo. |
|
Linhas de Extensão |
Desenha uma linha de extensão do Ponto Referencial até os ângulos alternativos e 90° a partir do ângulo alternativo.
|
|
Redefinir para os padrões |
Redefine as configurações de ajuste de ângulo para os padrões |
Segurar a tecla Shift ao desenhar faz com que o SmartCursor selecione o ângulo de atração mais próximo.
