Aproximando-se de um ponto inteligente
|
Ferramenta |
Localização |
|
Linhas de Extensão
|
Barra de status |
Quando a atração aos pontos referenciais estiver ativada, você poderá armazenar temporariamente um ponto onde o cursor parou por alguns segundos ou onde uma tecla de atalho foi pressionada. Assim que o Ponto Referencial for definido, você poderá alinhá-lo horizontalmente, verticalmente ou a um ângulo específico usando as linhas de extensão e as dicas do SmartCursor.
Para definir um Ponto Referencial, deixe o cursor sobre o ponto de um objeto por alguns segundos ou pressione a tecla T. Uma caixa é exibida indicando que o Ponto Referencial foi definido. A tecla T funciona independentemente se atração a pontos referenciais está ativa na barra de Status ou não.
Um Ponto Referencial especial chamado de datum pode ser usado para temporariamente definir uma nova origem para fins de atração e medição. O datum não precisa estar em um objeto e pode ser colocado em qualquer lugar. Quando um datum é usado, todas as medições ao longo dos eixos X e Y são feitas a partir deste ponto, ao invés da origem do desenho, até que o datum seja movido ou desativado. Quando um dado é criado, A barra de dados mostra coordenadas relativas ao dado, usando o ponto do dado como origem. Se um dado é definido antes de mover um objeto com a ferramenta de Seleção, A localização do objeto e o angulo serão medidos relativos ao dado inserido.
Para definir um datum, deixe o cursor parado por alguns segundos ou pressione a tecla G. O datum é exibido como um pequeno círculo no ponto escolhido. Veja Barra de Dados e Opções de Editar Grupo para ativar a barra de dados flutuante automaticamente após um datum ser definido.
O SmartCursor se lembra de até três pontos referenciais, a partir do qual os pontos mais antigos são apagados. Você pode remover um Ponto Referencial deixando o cursor parado ou pressionando a tecla de atalho novamente sobre o ponto.
Se você pressionar a tecla Esc todos os pontos referenciais serão removidos.
Deve-se ativar qualquer opção de atração para que seja possível localizar pontos referenciais, e por isso recomendamos que pelo menos a opção Atrair ao Objeto esteja selecionada.
Para definir o Ponto Referencial:
Clique na ferramenta.
Para alterar as configurações, se necessário, clique duas vezes, clique com o botão direito ou clique e segure na ferramenta para abrir o popover Ajustes de Atração a Pontos Referenciais e definir os parâmetros.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Desenhar extensões horizontais/verticais |

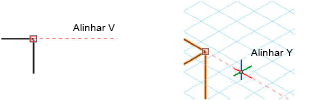

Mostra uma linha de extensão quando o cursor é alinhado horizontalmente, verticalmente, ou na direção X, Y ou Z com uma linha de extensão ou datum
|
|
Desenhar linhas de extensão |
Cria uma linha de extensão a partir de um Ponto Referencial ao desenhar em um ângulo de atração e quando o SmartCursor estiver alinhado perpendicularmente ao Ponto Referencial.
|
|
Atrair com linha entre Pontos Referenciais |
Ajusta à linha de extensão entre as linhas de extensão
|
|
Ativar extensões a partir de Pontos Referenciais próximos |
Cria linhas de extensão a partir das linhas de extensão localizadas próximas ao cursor. Quando desativada, esta opção evita a criação de linhas de extensão próximas ao cursor, para que o alinhamento não aconteça com as linhas de extensão obtidas sem intenção em desenhos complexos. |
|
Ativar o ponto referencial se o mouse parar sobre o ponto por _ seg. |
Define um ponto de referência na posição do cursor quando o cursor pausa por um determinado numero de segundos. (Usuarios experientes podem querer reduzir a pausa para 0.1 ou 0.2 segundos ) Alternativamente, aperte a tecla T para definir ou soltar um ponto de referência na posição do cursor, mesmo se a opção Adquirir Ponto de Referência estiver desabilitada.
|
|
Ativar datum se o mouse parar por _ seg. |
Define um datum flutuante para definir uma origem de dados temporária ao parar o cursor por um certo número de segundos (este intervalo deve ser maior do que o tempo de aquisição dos pontos referenciais). Você também pode pressionar a tecla G para definir ou excluir um datum mesmo se a opção Ativar Datum estiver desativada.
|
|
Usar deslocamento do Datum |
Define o deslocamento a partir do datum temporário, que será indicado por um marcador adicional ao longo da linha de extensão; informe o valor do deslocamento.
|
|
Redefinir para os padrões |
Redefine os Ajustes de atração a pontos referenciais para os defaults |
A aparência dos pontos referenciais pode ser alterada; veja Configurando as Dicas Interativas de Tela. A tecla de atalho para os pontos referenciais e para o datum pode ser definida; VejoModificando atalhos especiais.
