Usando a Barra de Dados
Use a barra de dados quando você desenha para travar certos valores de um objeto, como o tamanho ou o raio do circulo, o angulo de uma parede, o tamanho do raio de um hemisfério ou a altura de um retângulo extrudido. Os campos disponíveis na Barra de Dados dependem da ferramenta ativa, da ação que está sendo executada e da vista de desenho atual.

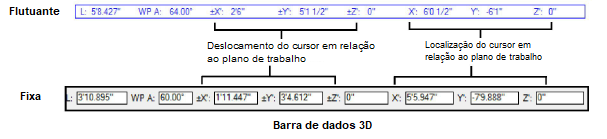

A localização e o comportamento dos campos da barra de dados podem ser ajustados pelas opções listadas em Janelas> Opções da barra de dados ou na barra de dados e lista de opções de edição de grupo (consulte Barra de Dados e Opções de Editar Grupo para detalhes). Se a barra de dados flutuante estiver em uso, ela será exibida ao lado do cursor; se a barra de dados fixa for usada, ela será exibida na Barra de Ferramenta.
Os dados exibidos na barra são retirados a partir de um segmento do objeto sendo criado. As coordenadas são relativas a um datum flutuante, se um existe; caso contrário as coordenadas são absolutas. Os campos da barra de dados mais comuns são descritos na tabela a seguir; outros campos que podem exibir são descritos onde seu uso é relevante.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Parâmetros 2D |
|
|
Delta X |
A distância de deslocamento a partir do clique anterior ou posição ao longo do eixo X |
|
Delta Y |
A distância de deslocamento a partir do clique anterior ou posição ao longo do eixo Y |
|
L |
O comprimento ou a distância desde o 0,0, ou o raio do objeto que está sendo desenhado |
|
A |
O ângulo ou a rotação do objeto que está sendo desenhado |
|
X |
A localização X (horizontal) do cursor na janela de desenho |
|
Y |
A localização Y (vertical) do cursor na janela de desenho |
|
Parâmetros 3D |
|
|
WP A |
O ângulo ou rotação do objeto sendo desenhado em relação ao eixo X do plano de trabalho |
|
X’ |
A localização absoluta do X' nas coordenadas do plano de trabalho |
|
Y’ |
A localização absoluta do y' nas coordenadas do plano de trabalho |
|
Z’ |
A localização absoluta do Z' nas coordenadas do plano de trabalho (aplicável somente a objetos 3D) |
|
L |
O comprimento ou distância do objeto sendo desenhado |
|
Z |
A profundidade Z do objeto sendo desenhado |
|
Ctr X |
O centro do objeto ao longo do eixo X |
|
Ctr Y |
O centro do objeto ao longo do eixo Y |
|
Ctr Z |
O centro do objeto ao longo do eixo Z |
|
Delta X’ |
A distância de deslocamento do clique anterior ou posição do X' no espaço do plano de trabalho |
|
Delta Y’ |
A distância de deslocamento do clique anterior ou posição do Y' no espaço do plano de trabalho |
|
Delta Z’ |
A distância de deslocamento do clique anterior ou posição do Z' no espaço do plano de trabalho |
|
Delta X |
A distância de deslocamento do clique anterior ou a posição do X |
|
Delta Y |
A distância de deslocamento do clique anterior ou a posição do Y |
|
Delta Z |
A distância de deslocamento do clique anterior ou a posição do Z |
|
Raio |
O raio do objeto sendo desenhado |
|
Altura |
A altura do objeto sendo desenhado |
