Enquadrar Objetos
|
Comando |
Caminho |
Atalho |
|
Enquadrar Objetos |
Visualizar > Zoom |
Ctrl+6 (Windows) Cmd + 6 (Mac)
|
(Barra de Visualização)O comando Enquadrar Objetos fornece uma maneira fácil de ampliar e reduzir a vista do desenho. Existem duas opções: enquadre a janela em torno de todos os objetos no desenho ou enquadre a janela em torno de um objeto específico ou conjunto de objetos.
Quando em uma projeção em perspectiva não recortada, a direção da vista é preservada e o ponto de vista é ajustado de forma a encaixar o modelo ou objeto na janela de desenho.

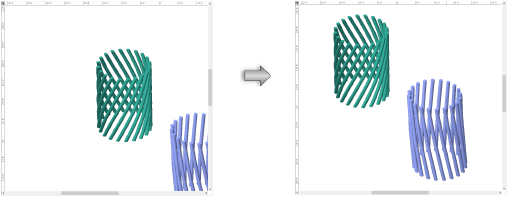

Para enquadrar a janela de desenho em torno de todos os objetos visíveis no desenho:
Verifique se a camada atual contém os objetos a serem visualizados e se nenhum objeto está selecionado.
Selecione o comando ou clique no botão na Barra de Visualização.
O programa aumenta ou diminui o zoom de forma a garantir que todos os objetos no desenho sejam exibidos na área de desenho.

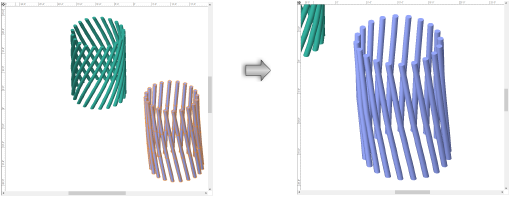

Para enquadrar a visualização de um objeto ou conjunto de objetos específicos:
Verifique se a camada atual contém o objeto a ser exibido.
Selecione o objeto ou objetos a serem exibidos.
Selecione o comando ou clique no botão na Barra de Visualização.
O programa aproxima o zoom para exibir apenas o objeto selecionado na área de desenho.
