Mapeando Gradientes
Depois que um gradiente é aplicado a um objeto, o preenchimento pode ser personalizado para ser exibido conforme desejado para aquele objeto, sem afetar o recurso subjacente. Esta personalização pode ser feita usando o popover Configurações de Preenchimento na paleta Atributos ou a ferramenta Mapeamento de Atributos. Se o preenchimento de um objeto for editado com o Mapeamento de Atributos ferramenta, as alterações são refletidas no popover de configurações na paleta Atributos. Por outro lado, as edições feitas na paleta Atributos são refletidas no objeto de edição da ferramenta de mapeamento.
O gradiente de mapeamento é preenchido com oPaleta de atributos
Para personalizar a exibição do gradiente para um objeto selecionado:
Selecione um ou mais objetos contendo o mesmo preenchimento gradiente.
Clique Preencher Configurações de gradiente na paleta Atributos.
O popover é aberto.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|

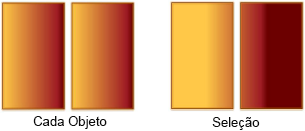

Aplicar gradiente a |
Selecione Cada Objeto para aplicar o gradiente a cada objeto selecionado individualmente; escolha Seleção para aplicar o gradiente nos objetos selecionados, estendendo-os.
Caso tenha aplicado um gradiente através de diversos objetos selecionados, agrupe-os para manter o efeito. |
|
Tipo de Gradiente |
Selecione o tipo de gradiente a partir da lista de tipos |
|
Linear |
Aplicará o gradiente na seleção com uma geometria linear.
|
|
Radial |
Aplicará o gradiente na seleção de forma radial.
|
|
Retangular |
Aplicará o gradiente na seleção com uma geometria retangular.
|
|
Angular |
Aplicará o gradiente na seleção circularmente no sentido anti-horário.
|
|
Tamanho e Offset |
|
|
Comprimento |
Específica qual o comprimento linear que um segmento do gradiente ocupará (nas unidades de medidas atuais do documento). |
|
Deslocamento X/Y |
Indica as coordenadas (nas unidades de medidas atuais do documento ativo) do ponto inicial da aplicação do gradiente com relação ao centro geométrico dos limites de contorno da seleção. |
|
Rotação |
Especifica a rotação do preenchimento gradiente |
|
Inverter |
Selecione para aplicar as cores na ordem inversa a ordem especificada na caixa de diálogo do Editor de Gradiente |
|
Repetir Ligado |
Repete o segmento de gradiente sobre o objeto; desmarque para aplicar uma única instância do segmento gradiente ao objeto
|
Altera a exibição de gradiente do objeto no objeto selecionado conforme você ajusta os parâmetros.
Depois de definir os parâmetros, clique em qualquer lugar fora do popover para aceitar as configurações.
Mapeando Preenchimentos com a Ferramenta Mapeamento de Atributos
|
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Mapeamento de Atributos
|
Básica Visualização |
Shift+A (Windows) Option+A (Mac) |
Para ajustar o gradiente aplicado em um objeto:
Clique na ferramenta.
Clique em um objeto que contenha o Gradiente aplicado. Apenas um objeto por vez pode ser editado. Uma linha de referência com duas alças de ajuste será mostrada sobre o gradiente.
Use o retângulo de referência para ajustar a origem de aplicação da imagem, o comprimento (escala) nos eixos i e j, e o ângulo de rotação da aplicação. Pressione a tecla Shift enquanto arrasta para restringir a linha do objeto de edição. A hachura também pode ser deslocada com as setas.
|
Ação |
Descrição |
|

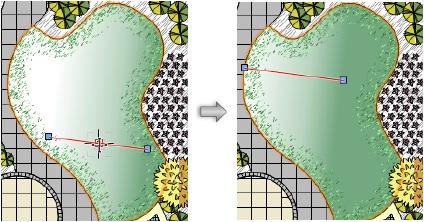

Editar a localização do preenchimento (origem do gradiente) |
Clique e arraste as margens diretamente na janela de desenho para deslocar as margens da folha para a posição desejada. Clique para confirmar o ajuste.
|
|

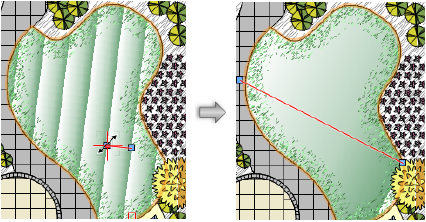

Editar a localização do eixo i do gradiente |
Clique em uma alça no final do objeto de edição e arraste para alterar o comprimento do objeto. Clique para confirmar o ajuste.
|
|

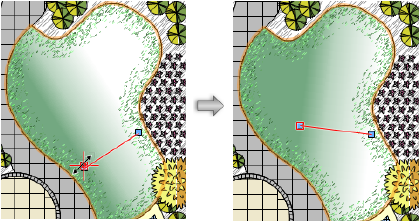

Editar a rotação do gradiente |
Clique em uma alça no final do objeto de edição e mova para criar uma linha de ponto de apoio. Clique para definir a rotação.
|
