Alterando as propriedades das camadas dos viewports de camada de folha e de camada de projeto

A visibilidade da camada, a opacidade, a ordem de empilhamento e as cores do viewport podem ser alteradas na camada de folha ou na camada de projeto (necessário o Vectorworks Design Series). Outras viewports, bem como as propriedades da camada de projeto, não são afetadas. Os atributos do viewport podem ser personalizados para apresentação; várias cópias da mesmo viewport podem parecer completamente diferentes.

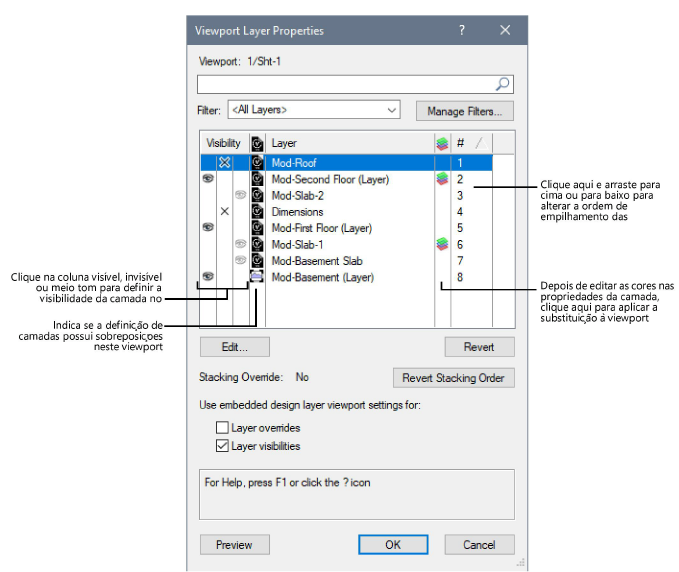

A janela de diálogo Propriedades de Camadas do Viewport abrirá. Altere as visibilidades da camada e / ou faça sobreposições de atributo da camada para o viewport selecionado.

Parâmetros	Descrição
Caixa de pesquisa	A pesquisa não diferencia maiúsculas de minúsculas. Digite parte ou todo o nome de uma camada e pressione Enter; a lista é filtrada automaticamente para exibir apenas itens que correspondem ao texto digitado. Para limpar uma pesquisa, clique no X.
Lista de filtros	Selecione um filtro para exibir apenas itens que correspondem aos critérios de filtro
Gerenciar filtros	Abre uma janela de diálogo para adicionar, editar, excluir ou importar filtros para a lista de camadas; veja Filtrando e Marcando Classes e Camadas
Lista de camadas	Lista as camadas do Viewport e sua visibilidade, status editado, status de uso da cor da camada e ordem de empilhamento. Clique no triângulo no cabeçalho de uma coluna ativa para alternar entre a ordem de classificação crescente e decrescente com base nesse parâmetro da coluna.
Visibilidade	Clique na coluna de visibilidade da camada para alterar a visibilidade da camada para este viewport. ● Coluna 1: Visível (exibe objetos nesta camada) ● Coluna 2: Invisível (oculta objetos nesta camada) ● Coluna 3: Meio tom (exibe objetos nessa camada em tom rebaizado)
(origem)	Indica se a definição da camada é igual à camada de origem ou se a definição de camadas possui sobreposições neste viewport. Quando uma camada é editada com o botão Editar, o ícone de substituição é exibido automaticamente. Clique no botão Reverter para reverter para as configurações originais.
(Cores da Camada)	Clique para aplicar as cores da camada de viewport definidas na janela de diálogo Editar camadas de projeto do Viewport (clique em Editar para definir as cores, conforme descrito na próxima etapa), substituindo as cores da camada de projeto. Essa configuração é independente da preferência do documento Usar cores da camada .
# (Ordem de empilhamento)	Exibe a ordem de empilhamento da camada; arraste uma camada dentro da coluna # para alterar sua ordem de empilhamento. Esta coluna é exibida apenas quando o viewport está na vista Topo/Planta.
Editar	Abre a janela de diálogo Editar camadas de projeto do Viewport, para substituir as propriedades da camada selecionada
Reverter	Retorna as configurações na janela de diálogo Editar camadas de projeto do Viewport para seus valores padrão e remove o ícone de substituição na coluna Origem
Ordem Alterada	Indica se a ordem de empilhamento de camadas no Viewport é diferente da ordem de empilhamento da camada de projeto. Clique em Reverter ordem de empilhamento para retornar à ordem de empilhamento da camada de projeto original.
Usar configurações internas de viewport de camada de projeto para (Design Series necessário)	● Sobreposições de camadas: Se o viewport da camada de folha contiver um viewport de camada de projeto não referenciado para a qual sobreposições de camada foram definidas, essa opção utilizará as sobreposições de viewport da camada de projeto, ignorando quaisquer sobreposições de camada que possam ser definidas aqui para o viewport da camada de folha. ● Visibilidades da camada: Se o viewport da camada de folha contiver um viewport da camada de projeto não referenciado para a qual as visibilidades da camada foram definidas, essa opção utilizará as visibilidades do Viewport da camada de projeto, ignorando quaisquer visibilidades da camada que possam ser configuradas aqui para o viewport da camada de folha. As viewports da camada de projeto referenciada não são afetadas por nenhuma dessas configurações.
Preview	Clique para visualizar as configurações de propriedade da camada no Viewport selecionado

3. Para substituir as propriedades da camada (para exibição no Viewport), selecione uma ou mais camadas do Viewport e clique em Editar.

4. Os mesmos parâmetros se aplicam quando você cria uma camada de projeto (consulte Definindo Propriedades da Camada de Projeto); para camadas do viewport, somente a ordem de empilhamento, o modo de transferência ou a opacidade e as cores podem ser editadas. Essas edições se aplicam apenas à viewport atual, embora possam ser transferidas para outras viewports com a ferramenta Conta-Gotas.

As cores da camada do Viewport podem ser controladas separadamente das cores da camada de projeto, para uma saída de apresentação flexível. Clique em Cores para substituir as cores de preenchimento e caneta da camada de viewport selecionada. Para ver os efeitos da substituição de cores, Usar cores da camada deve ser selecionado na janela de diálogo Propriedades da camada de viewport para o viewport selecionado. É semelhante à maneira como Usar cores da camada deve ser selecionada nas preferências do documento para ver as configurações de cores da camada de uma camada de projeto, conforme descrito em Definindo a Opacidade da Camada de Projeto.

5. Clique em OK para retornar à janela de diálogo Propriedades de Camadas do Viewport.

Clique em Visualizar para avaliar os resultados das alterações de propriedade.
