Detalhes textos explicativos e texto explicativo detalhes marcadores

Indicadores de detalhes e os marcadores de detalhes são muito parecidos no desenho, mas foram criados de maneira diferente.

Um indicador de detalhe é gerado automaticamente quando um viewport de detalhes é criado. Um indicador de detalhe e o viewport de detalhe estão diretamente vinculados, conforme descrito em Criando Viewports de detalhes . Especifique as propriedades gráficas da chamada de detalhes (como o estilo do marcador) ao criar o viewport de detalhes. Para modificar a chamada de detalhes ou alterar a exibição no viewport de detalhes que está vinculada à chamada de detalhes, consulte Editando textos explicativos detalhados. Para acessar o indicador de detalhe a partir de seu viewport de detalhe, clique em Instâncias de Indicação de Detalhe na paleta Info de Objeto (consulte Indicador de Detalhe).

Uma chamada de detalhe que foi colada a partir de uma cópia, duplicada ou espelhada a partir de uma chamada de detalhe associada a um viewport de detalhes se torna uma chamada de detalhe “não vinculada”. É exibido com listras pretas e amarelas. Na paleta Info de Objeto, Viewport de detalhes exibe Não vinculado.

Um marcador de detalhe é graficamente semelhante a um indicador de detalhe, mas não está necessariamente vinculado a um viewport. Use a ferramenta Marcador de Detalhe no conjunto de ferramentas Cotas/Anotação para inserir um marcador. Clique nas Preferências para especificar as propriedades gráficas do objeto antes de criá-lo.

Um marcador de detalhe pode ser vinculado a um viewport. Dependendo do tipo de viewport ao qual está vinculado, seu número de desenho e número da folha são sincronizados com o viewport selecionado, semelhante a um marcador indicador de detalhe. Os marcadores de detalhe que estão vinculados a um viewport são exibidos com um ícone de link verde ao lado do símbolo do marcador. O marcador de detalhe vinculado pode ter propriedades gráficas diferentes de um eventual indicador de detalhe que também esteja associado a um viewport de detalhe.

Criando marcadores de texto explicativo detalhado

Para criar um marcador de detalhe, use a ferramenta Marcador de Detalhe ou crie uma polilinha e, em seguida, selecione o comando Gerar Objetos desde Formas (consulte Criando objetos desde formas).

1. Clique na ferramenta e, em seguida, clique em Preferências para definir os parâmetros padrão para os marcadores de detalhe.

2. Clique em um modo de desenho na barra de ferramentas e siga um destes procedimentos:

● Para um marcador de texto explicativo em detalhes na forma de um retângulo oval, retangular ou arredondado, clique para iniciar a forma e clique para concluir a forma e criar o marcador de texto explicativo.

● Para um marcador de legenda de detalhe de polilinha, clique em para iniciar a polilinha e clique em para definir cada vértice da polilinha. Clique no ponto inicial (para uma polilinha fechada) ou simplesmente clique duas vezes para concluir a polilinha e criar o marcador de detalhe.

Após a criação, edite os marcadores de texto explicativo da seguinte maneira:

● Use a paleta Info de Objeto para editar as propriedades gráficas (como o estilo do marcador).

● Use a paleta Atributos para aplicar atributos (como a cor do preenchimento ou do traço).

● Use as opções no menu Texto para controlar a aparência do texto (como a fonte ou o tamanho) ou atribua um estilo de texto.

● Use a ferramenta Seleção para ajustar o rótulo do marcador ou para mover todo o marcador de detalhes.

Existem dois modos de remodelação para os marcadores de detalhes detalhados retangulares, ovais e arredondados. Para remodelar um marcador oval de detalhes, clique no modo Polilinha ou Oval na barra de ferramentas. Para remodelar um marcador de detalhe retangular arredondado, clique no modo Polilinha ou Retângulo arredondado . (Veja 2D reshape modes.)

● Para vincular um marcador de detalhe a um viewport, selecione-a na lista Link para os viewport na paleta Info de Objeto.

Propriedades de textos explicativos detalhados e marcadores de detalhes explicativos

Os parâmetros são exibidos na paleta Info de Objeto para textos explicativos detalhados selecionados e marcadores de textos explicativos detalhados. Muitos desses parâmetros também são exibidos na janela de diálogo Ajustes da Indicação de Detalhe, que você pode acessar para editar ao criar um viewport de detalhe. Se houver várias instâncias de uma chamada de detalhe, todas as instâncias serão atualizadas.

Parâmetro	Descrição
Estilo de Texto	Selecione um estilo de texto a partir de uma biblioteca ou o arquivo atual. Para usar o estilo associado com a classe, escolha <Estilo Classe de Texto>. Para formatar o texto utilizando opções no menu de texto, selecione <Sem Estilo>. Veja Using text styles Formatting text e .
Viewport de Detalhe (Somente texto explicativo detalhado)	Exibe o nome do viewport
Ir para o Viewport (Somente texto explicativo detalhado)	Acessa o viewport de detalhe associada a esta chamada de detalhe
Opções Gráficas de Indicação de Detalhe	Abre a janela de diálogo Opções Gráficas do Indicador para definir opções para o marcador anexado ao marcador de indicação. Selecione um Marker Symbol na lista dos disponíveis. O comprimento do ombro é a distância do ponto do ombro da linha do líder até o centro do marcador. Linha de Indicação define o estilo e a espessura da linha do líder. Posição da Tag define a posição do marcador em relação ao objeto marcador de indicação.
Tamanho do Marcador	Especifica o tamanho do marcador do indicador, medido do ponto de inserção do marcador até a parte superior do ponto mais alto. Alterações no tamanho do marcador não afetam o tamanho do texto.
Configuração de texto	Especifica o estilo de exibição para o texto Número do Desenho e Número da Folha; se Dwg selecionado. Nº da folha ou Nº da folha-Dwg. No. for selecionado, especifique um Separador de texto para colocar entre os itens de texto
Rotação do Texto	Especifica a rotação do texto do marcador
% De folha de texto	Especifica o valor da escala para a parte Número da folha do texto do marcador. Digite um número maior que 100 para aumentar o texto. Digite um número menor que 100 para diminuí-lo. O valor da escala deve ser maior que 1.
Separador de Texto	Para o DWG. Nº de folha e Nº de folha-Dwg. Nº de configurações de texto, especifica o separador a ser colocado entre o texto Número do desenho e Número da folha
Link para o viewport (somente Marcador de Indicação de Detalhe)	Vincula o marcador de texto explicativo detalhado a um viewport existente; selecione o viewport para vincular a partir da lista. Um ícone de link verde (ao lado do marcador no desenho) indica que o marcador de indicador de detalhe está vinculado a um viewport. Quando um marcador de detalhe é vinculado a um viewport padrão, o número da planilha é sincronizado; quando vinculado a um viewport de detalhes, o número do desenho e o número da folha são sincronizados.
Coordenação Automática (somente para Indicador de Detalhe)	Exibe automaticamente o Número do Desenho do viewport de detalhe referenciado e o Número da Folha onde se encontra. Desmarque esta opção para inserir o Número do Desenho e Número da Folha manualmente.
Número do Desenho	Entre o Número do Desenho do viewport de detalhe referenciado; esse valor é atribuído por padrão quando Coordenação Automática é selecionada e para marcadores de indicador de detalhe que estão vinculados a um viewport de detalhe
Número da Folha	Digite o Número da folha do viewport de detalhereferenciado; esse valor é atribuído por padrão quando Auto-Coordenar está selecionada e para marcadores de indicador de detalhe que estão vinculados a um viewport

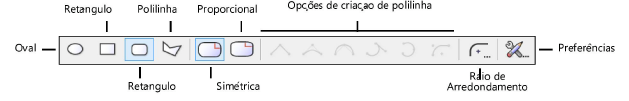

Modo	Descrição
Oval	Cria um marcador de texto explicativo oval usando o modo Caixa; veja Criando Ovais
Retângulo	Cria um marcador de detalhes detalhados retangular usando o modo Canto a canto; veja Criando Retângulos
Retângulo Arredondado	Cria um marcador de detalhes detalhados retangular arredondado usando o modo Proporcional ou Simétrico ; veja Criando Retângulos Arredondados
Proporcional	Clique para desenhar um marcador de detalhes detalhados retangular arredondado com cantos proporcionais
Simétrico	Clique para desenhar um marcador de detalhe retangular arredondado com cantos simétricos
Raio de Arredondamento	Digite o raio do canto para um marcador de detalhe retangular arredondado simétrico
Polilinha	Cria um marcador de legenda de detalhes da polilinha usando as seis opções de criação de polilinha
Opções de criação de polilinha	Selecione um dos seis tipos de pontos de controle para os vértices da polilinha; veja Criando Polilinhas . O valor Raio de filete para o modo Arco de vértice polilinha é independente do valor Raio de filete para o modo Retângulo arredondado simétrico .
Preferências	Define os parâmetros padrão para marcadores de detalhe
