Projetar e Adicionar

Para adicionar a projeção a uma superfície NURBS:

1.      Na vista desejada desenhe um objeto 2D ou curva NURBS sobre um sólido.

O objeto 2D ou superfície NURBS deve estar fechada e ser planar.

2.      Clique na ferramenta e no modo.

3.      Selecione a direção apropriada para que a direção de projeção interseccione a superfície NURBS (Projetar e Adicionar para Cima, Projetar e Adicionar para Baixo ou Projetar e Adicionar em Ambas Direções).

A opção de projeção escolhida deve ser tal que resulte na intersecção com a superfície NURBS, ou nenhuma projeção ocorrerá.

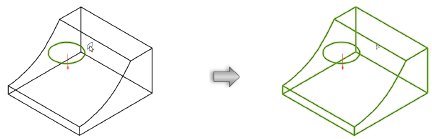

4.      Clique no objeto para adicionar; a direção da projeção é indicada por uma seta vermelha. Clique no objeto sólido

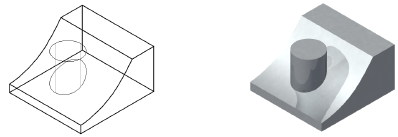

A projeção do objeto é adicionada à superfície NURBS no ponto de intersecção, criando um sólido genérico.

~~~~~~~~~~~~~~~~~~~~~~~~~
