Diversas ferramentas do 3D Power Pack requerem a seleção de bordas ou faces de um sólido. A ferramenta Extrair Curva, por exemplo, requer a seleção de bordas, enquanto as ferramentas Extrair Superfície e Espessura em Sólidos requerem a seleção de faces. As ferramentas Chanfrar Bordas e Arredondar Bordas podem solicitar tanto a seleção de faces como bordas.
A cor e a opacidade usados no pré-destaque de seleção são definidos pela opção Destacar Objeto - Ferramenta Ativa nas opções interativas. VejaIndicadores de Seleção e Pré-seleção Configurando as Dicas Interativas de Tela e .

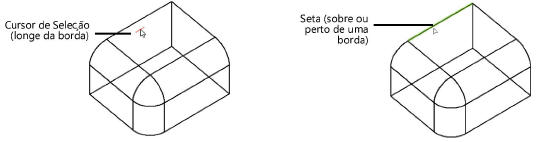

O cursor irá mudar para uma seta quando você estiver perto ou sobre uma borda. Se mais de uma borda estiver próxima do cursor, a borda mais próxima é selecionada. Clique na borda para selecioná-la.

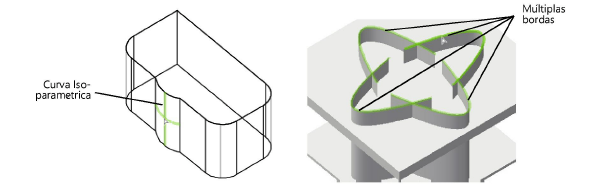

O cursor também irá mudar para uma seta quando você estiver perto ou sobre uma curva iso-paramétrica para a ferramenta Extrair no Modo de Curvas Iso-paramétrica.
|
Ação |
Descrição |
|
Para selecionar mais de uma borda |
Pressione a tecla Shift e selecione as bordas adicionais |
|
Para desselecionar uma borda selecionada |
Clique na borda novamente com a tecla Shift pressionada |
|
Para desselecionar todas as bordas que foram previamente selecionadas |
Clique em qualquer área vazia do desenho |
|
Para desselecionar a última seleção |
Pressione a tecla Backspace (Windows) ou Delete (Mac), ou duplo-clique sobre a borda. |

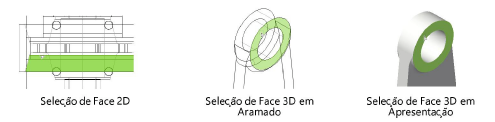

Quando o cursor estiver sobre uma face, a geometria da mesma é destacada, facilitando a identificação da face que será selecionada. Clique em uma face para selecioná-la.
Você pode selecionar mais de uma face pressionando a tecla Shift, assim como na seleção de borda descrita anteriormente. A desseleção de faces é idêntica à desseleção de bordas.

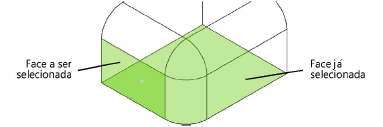

A seleção de face também pode ser baseada em bordas. Quando o cursor estiver em uma borda ou perto dela ou perto de uma curva isoparamétrica, você poderá selecionar a face de qualquer um dos lados da borda dependendo da posição do cursor. O destaque de face ajuda a determinar qual face será selecionada.

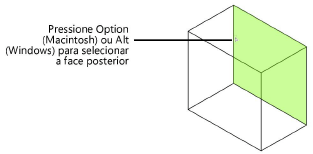

Geralmente, apenas a superfície frontal de um objeto sólido pode ser selecionada diretamente. Para selecionar a face posterior de um objeto sólido, pressione Option (Macintosh) ou Alt (Windows) na seleção de face.

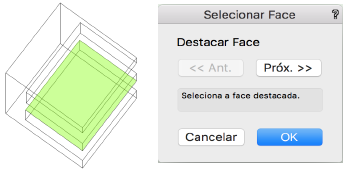

Se o cursor estiver posicionado sobre mais de uma face e você não conseguir selecionar a face desejada, a janela de diálogo Selecionar Face será exibida permitindo a seleção da face. Clique em Avançar ou Voltar até que a face desejada tenha sido selecionada.
~~~~~~~~~~~~~~~~~~~~~~~~~
