Importando um Objeto de Nuvem
de PontosImportando um Objeto de Nuvem
de PontosComando |
Caminho |
Importar Nuvem de Pontos |
Arquivo > Importar |

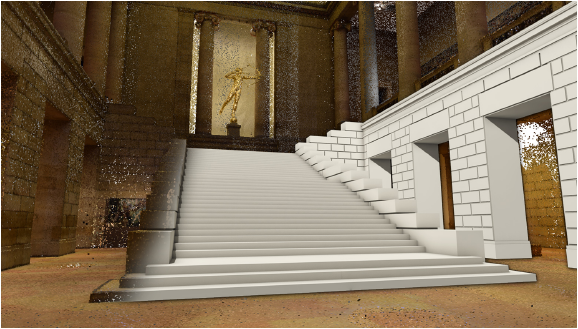

Um objeto de nuvem de pontos compreende um conjunto de pontos de dados 3D capturados da superfície do mundo real usando um scanner 3D. O objeto pode ser visualizado interativamente e transformado geometricamente (incluindo as funções de zoom, escala, giro, rotação, sobrevôo e através), recortado em seções horizontais ou verticais usando o comando Recorte Cúbico, atraído, medido e referenciado para dados, e colocado dentro de viewports. Ele fornece uma maneira eficiente e eficaz de trazer as condições existentes para o fluxo de trabalho do projeto.
Use o comando Recorte Cúbico para isolar pontos para seleção e atração.
Produtos do Vectorworks Design Series importam dados de nuvem de pontos registrados nos formatos de arquivo .laz, .las, .pts, .e57, .xyz e .ply.
Para importar dados da nuvem de pontos:
1. Selecionar o comando.
2. Selecionar o arquivo para importar.
Ou então, clique no arquivo a ser importado e arraste-o para um arquivo Vectorworks aberto.
A janela de diálogo Opções de Importação de Nuvem de Ponto abrirá.
Clique
para exibir/ocultar parâmetros.
O processo de importação muda automaticamente para uma visualização 3D, usando o padrão para modo de apresentação 3D e projeção especificada nas Preferências Vectorworks (Veja Preferências do Vectorworks: Aba 3D). A Escala de Cores do objeto de nuvem de pontos pode ser editada na Paleta Info de Objeto.
Porque a Vista Topo/Plano e os Modos de Apresentação, exceto OpenGL ou Wireframe, são improváveis de serem usados ​​em um fluxo de trabalho de nuvem de pontos, uma imagem de baixa resolução é exibida para Topo/Plano e uma caixa de arame simples é exibida para os outros modos de apresentação.
~~~~~~~~~~~~~~~~~~~~~~~~~
