Criando sistemas de drenagem de lajes

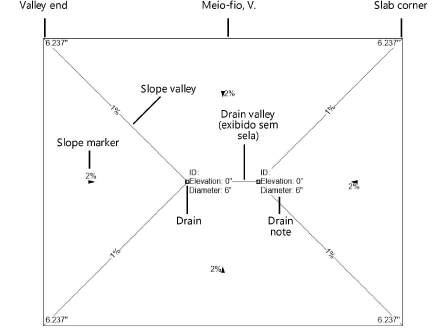

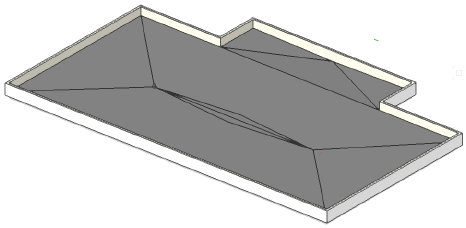

Use a ferramenta Slab Drainage para projetar sistemas de drenagem para lajes que são regularmente expostas à água, como pisos industriais, pavimentos de concreto e telhados planos. Criar drenos e vales afeta a geometria da laje; o processo cria inclinações e sulcos e potencialmente altera a altura do meio-fio. A maioria desses cálculos é calculada automaticamente, mas as configurações do usuário e a colocação dos elementos de drenagem às vezes resultam em erros quando a geometria criada é impossível.

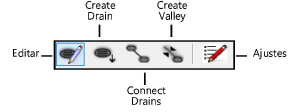

Modo	Descrição
Editar	Edita drenos selecionados, vales de drenagem, vales de declive e marcadores de declive; para seleção múltipla, todos os objetos selecionados devem ser do mesmo tipo
Create Drain	Coloca um novo dreno com vales de declive relacionados
Connect Drains	Conecta dois drenos existentes a um vale de drenagem e exclui automaticamente vales inclinados de orientação inadequada
Create Valley	Adiciona um vale de declive a um dreno existente
Ajustes	Abre a janela de diálogo Slab Drainage Settings; definir padrões para os elementos de drenagem a serem adicionados à laje selecionada
