Inserindo Portas

Como alternativa, se colocar uma porta de parede cortina em uma parede cortina, selecione um painel com a ferramenta Editar parede cortina e, em seguida, clique com o botão direito do mouse no painel e selecione Inserir porta no menu de contexto. A porta é automaticamente inserida como uma porta de parede cortina.

● Para usar um recurso de porta existente, clique em Def. Símbolo Ativo na barra de ferramentas. No Seletor de Recursos, localize o recurso desejado e clique duas vezes para ativá-lo.

● Para criar uma porta personalizada, clique em Preferências. A caixa de diálogo Configurações da porta é aberta. As configurações são agrupadas em vários painéis de parâmetros relacionados, listados no lado esquerdo da caixa de diálogo. Selecione cada painel e especifique os parâmetros da porta. Esses parâmetros podem ser editados para portas colocadas na paleta Info de Objeto na janela de diálogo Preferências da Porta. Parâmetros adicionais estão disponíveis na própria paleta Info de Objeto, conforme descrito em Propriedades da Porta.

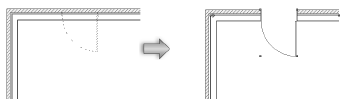

3. Clique na área de desenho ou em uma parede para definir o ponto de inserção da porta e clique novamente para definir a rotação. A direção de uma porta inserida em uma parede pode ser alterada posteriormente clicando em Inverter na paleta Informações sobre objetos ou no menu de contexto.

Vários recursos da porta são descritos como “interior” ou “exterior”. Esses incluem Aparar e Embrulhar Parede. Esses elementos são determinados com base nas faces interna e externa da parede. O lado esquerdo da parede (como visto ao longo da direção da parede) é sempre “exterior” e o lado direito é “interior” (consulte Direção da Parede). Inverter a porta não inverte esses elementos.

Configurações da Porta

Criando Estilos de Objeto Plug-in permite criar objetos de plug-in com uma combinação de parâmetros determinados pelo item de catálogo do fabricante, por estilo ou por exemplar. Os parâmetros do catálogo têm um valor fixo estabelecido pelo fabricante e não podem ser editados pelo usuário. Os parâmetros de estilo têm um valor fixo estabelecido pelo estilo; Parâmetros por exemplar podem ser definidos independentemente para cada exemplardo objeto no desenho (Veja Conceito: Criando Estilos de Objeto Plug-in).

Parâmetro	Descrição
Usar Estilo	Para criar uma porta personalizada, deixe a configuração Sem Estilo. Para usar uma porta existente das bibliotecas de recursos, clique em Usar Estilo; no Seletor de recursos, duplo clique em um recurso para ativá-lo.
Converter para Sem Estilo	Se Usar Estilo estiver atualmente definido para um estilo, selecione esta opção para converter o objeto para sem estilo; os valores atuais são mantidos, mas todos os parâmetros em todos os painéis são definidos como Por Exemplar para permitir a edição
Por Catálogo/Estilo/Exemplar	Um gráfico indica se cada parâmetro no estilo está definido como Por Catálogo e definido pelo item de catálogo, definido como Por Estilo e recebe um valor fixo pelo usuário ou definido como Por Exemplar e editável na janela de diálogo. Um estilo de objeto pode ter uma combinação das três configurações para equilibrar a necessidade de consistência e flexibilidade. Por Catálogo/Estilo/Exemplar as configurações são estabelecidas pelo estilo e não podem ser alteradas na janela de diálogo de configurações. Para editar o estilo do objeto, consulte Criando Estilos de Objeto Plug-in; editar o estilo modifica todos os objetos de plug-in no arquivo que usa o estilo.
Selecione do Catálogo	Se o item do catálogo for definido por exemplar, abre a janela de diálogo Catálogo para Selecionando itens de catálogo para estilos de objeto de plug-in. Se um item de catálogo atual estiver associado ao estilo, o texto estático exibirá a descrição do item. O item do catálogo em si pode ser definido como Por Estilo (para garantir que todos os objetos que usam esse estilo usem o mesmo item de catálogo) ou como Por Exemplar (se, por exemplo, tamanhos diferentes de o objeto idêntico requer itens de catálogo diferentes).
Prévia 3D	Exibe dinamicamente uma visualização 3D da porta com os parâmetros selecionados no momento
Visualizar	Selecione a vista padrão para a visualização 3D da porta
Apresentar	Selecione o modo de apresentação para a visualização 3D da porta
Detalhe	Selecione o nível de detalhe para a visualização 3D da porta
Prévia Topo/Plano	Exibe dinamicamente uma visualização de Topo/Planta da porta com os parâmetros selecionados no momento
Detalhe	Selecione o nível de detalhe para a visualização Topo/Planta da porta

Configurações de Portas: Painel Geral

Parâmetro	Descrição
Ref. Tamanho	Selecione a opção apropriada para definir a largura e a altura da porta; a seleção Referência Tamanho atualiza automaticamente os campos Largura e Altura, mas não altera o tamanho da porta: ● Tam. Folha isso representa a largura e a altura da porta que medem no interior do batente, excluindo o batente, a bandeira e as luzes laterais; essa é a configuração padrão para unidades imperiais. ● Tamanho Conjunto: isso representa a largura e a altura gerais atuais da porta que medem para o exterior do batente, incluindo o batente, a bandeira e as luzes laterais. ● Abertura do Vão: isso representa a largura e a altura geral atuais da porta que são medidas para o exterior do batente, incluindo o batente, a bandeira, as luzes laterais e a folga (para a Abertura Configuração, a Referência de Tamanho é alterada automaticamente para Abertura do Vão); essa é a configuração padrão para unidades métricas.
Largura/Altura	A largura/altura da porta é medida com base na seleção Referência Tamanho: ● Tam. Folha a largura/altura da folha da porta é medida no interior do batente. ● Tamanho Conjunto: a largura/altura é medida na parte externa do batente. ● Abertura do Vão: largura/altura mede a abertura aproximada.
Usar Geometria do Símbolo	Selecione Usar Geometria do Símbolo e clique em Pesquisar para selecionar um símbolo de porta. Clique no seletor Símbolos. No Seletor de Recursos, duplo clique em um símbolo diferente para aplicá-lo. O símbolo Nome é exibido na janela de diálogo Preferências da Porta e a visualização é atualizada com o símbolo selecionado. Quando um símbolo é selecionado, todos os campos pertencentes à geometria da porta são desconsiderados; no entanto, os valores paramétricos ainda estão disponíveis apenas para fins de agendamento e relatório.
Forma Superior	Selecione a forma da parte superior da porta
Bandeira	Selecione se deseja adicionar uma bandeira acima da porta; parâmetros de bandeira são definidos no painel Bandeira
Degrau	Digite a distância entre o início da forma superior e a parte superior da porta (não aplicável a Retangular e Arco Forma Superior)
Altura Base	Digite a distância percorrida acima do piso antes do início da Forma Superior
Deslocamento na Parede	Digite a distância para deslocar o ponto de inserção da porta da linha central da parede
Configuração	Selecione a configuração geral da porta. Para criar uma abertura simples em uma parede para definir uma quebra de porta sem criar nenhuma geometria para representar a porta, selecione a opção Abertura. Dependendo da seleção, várias configurações de porta são ativadas ou desativadas automaticamente, conforme descrito nas seções a seguir.
Config. de Folhas	Selecione a operação avançada para uma porta de batente deslizante ou complexa, onde “O” representa uma porta fixa e “X” representa uma porta de operação
Número da folha Esquerda/Direita	Para uma Correr Suspensa ou uma Correr Suspensa Bypass Configuração, digite o número de folhas para deslizar para a esquerda/direita
Porta de Parede Cortina	Indica que a porta será colocada em uma parede cortina, onde sua largura e altura se baseiam nos quadros ao redor onde é colocada. Uma porta de parede cortina não possui tantas opções de parâmetros disponíveis quanto uma porta padrão. As configurações são limitadas àquelas que se aplicam ao posicionamento da parede cortina.

Configurações de Portas: Painel de Visualização 2D

Parâmetro	Descrição
Desenhar Linhas de Parede	Selecione para desenhar linhas de parede sempre; Linhas de paredes serão desenhadas na classe Telhado-Principal para criação simplificada de planos de telhado espelhados.
Definir Atributos Por	Selecione para definir os atributos de gráficos 2D e visibilidade das partes listadas da porta por Objeto, Estilo de Linha ou Classe. ● Objeto: Desabilita os estilos de linha e controles de peso para partes individuais, e usa o estilo de linha e peso para o objeto porta. ● Estilo de Linha: Controla o estilo de linha e peso para partes individuais; essas configurações sobrescrevem as configurações do objeto porta. ● Classe: define o estilo de linha e peso de partes individuais por classe. Para controlar a aparência e visibilidade, selecione uma classe para cada parte da lista de classes presentes no desenho, ou crie uma nova classe. Selecione <Classe Porta> para colocar os atributos de partes na mesma classe como o objeto porta.
Classes de Visibilidade	Para controlar a aparência e visibilidade, selecione uma classe para cada parte da lista de classes presentes no desenho, ou crie uma nova classe. Selecione <Classe Porta> para colocar os atributos de partes na mesma classe como o objeto porta.

Configurações de Portas: Painél de Visualização 3D

Parâmetro	Descrição
Indicador Abertura 3D	Selecione para desenhar linhas representando a direção da abertura 3D
Exibir indicador de Interior/Exterior	Selecione para desenhar linhas representando a direção da abertura das folhas da porta no interior/exterior em 3D.
Usar Atributos da classe de Indicador de Abertura	Selecione para definir os atributos do indicador de abertura por classe
Classe de Indicador de Abertura	Para controlar a visibilidade e, se Usar Atributos Classe do Indicador de Abertura estiver selecionada, selecione uma classe a partir da lista de classes presentes no desenho ou crie uma nova classe. Selecione <Classe Porta> para colocar os atributos de peça na mesma classe como o objeto porta.
Seta Aponta Para	Define a direção de abertura da dobradiça para apontar para a dobradiça ou maçaneta.
Desenhar 3D Aberto	Selecione para desenhar portas 3D abertas no angulo especificado.
Níveis de Detalhe 3D	O Vectorworks produz automaticamente representações de portas em níveis baixo, médio e alto de detalhes para exibição em diferentes escalas, mas algumas partes da porta são deixadas para você determinar. Defina os níveis de detalhe para as peças da porta listadas a serem exibidas em uma visualização ou viewport de camada de projeto. O item da lista Montantes controla a exibição de todos os montantes na porta (em folha, luzes laterais e bandeira); A guarnição controla a guarnição da porta interna e externa; A ferragem controla o nível de detalhe de todo a ferragem selecionado no painel Ferragem desta janela de diálogo. O Vectorworks pode exibir automaticamente o nível de detalhe desejado com base na escala da camada de projeto; vejaPreferências do Documento: Aba Visualização . Diferentes níveis de detalhe também podem ser exibidos para diferentes viewports de escala. Depois que os níveis de detalhe das peças da porta forem estabelecidos, defina cada viewport para exibir o Nível de Detalhe desejado ao criar a viewport ou defina-o na paleta Info de Objeto.

Configurações de Portas: Painel de Tag ID

Parâmetro	Descrição
Incluir no Cronograma	Seleciona se deve incluir a informação dessa porta no cronograma de porta; vejaCriando programação de porta
Mostrar tag em 2D	Selecione para exibir a tag de ID na visualização Topo/Planta
Prefixo ID	Define uma informação alfanumérica antes do valor do rótulo numérico
Rótulo ID	Define um valor numeral para o ID
Sufixo ID	Define uma informação alfanumérica após o valor do rótulo;
Classe ID	Para controlar a visibilidade e, se Usar Atributos Classe ID estiver selecionada, selecione uma classe a partir da lista de classes presentes no desenho ou crie uma nova classe. Selecione <Classe Porta> para colocar os atributos de peça na mesma classe como o objeto porta.
Use Atributos da Classe ID	Escolha para utilizar os atributos da classe ID para a linha de bolha, linha de indicação e marcador da linha de indicação.
Manter ID Horizontal	Quando selecionado, rotaciona o ID de forma que fique horizontal
Forma da Bolha	Define o tag ID da forma de bolha
Tamanho da Bolha	Entre com o tamanho mininmo do tamanho da bolha ( esse valor representa o tamanho da bolha vezes a escala de camadas; A forma da bolha é mantida em relação ao texto dentro da mesma, para uma uniformidade das bolhas pelo arquivo de desenho)
Atributos da Linha da Bolha	Define os atributos e peso da linha, ou selecione Definir Espessura para abrir a caixa de dialogo de Definir Espessura para criar uma espessura de linha personalizada
Exibir Linha de Indicação	Selecione para desenhar uma linha líder da etiqueta de identificação para o objeto da porta
Atributos da Linha	Selecione os atributos e peso da linha líder ou selecione Definir Espessura para abrir a caixa de diálogo Configurar Espessura para criar uma espessura de linha personalizada
Incluir Marcador	Selecione para incluir um marcador para a linha de indicação do ID e escolha o estilo desejado da lista de marcação, ou selecione Personalizado para criar um marcador personalizado. Selecione Editar Lista de Marcadores para abrir a caixa de dialogo Editar Lista de Marcadores; veja Editando a Lista de Marcadores .
Mostrar tag em 3D	Selecione para exibir a tag ID nas visualizações 3D
Deslocamento Horizontal	Digite o deslocamento horizontal da tag ID 3D em relação ao canto inferior esquerdo da abertura aproximada ao olhar para o lado externo da porta (um valor positivo move a tag dentro da abertura em relação ao canto inicial; um valor negativo move a tag para fora da abertura em relação ao canto inicial). A etiqueta de identificação é deslocada ligeiramente da face externa da folha da porta. O tamanho e a forma do texto e da bolha, se presentes, corresponderão às configurações do plano, e o texto sempre será lido corretamente do lado de fora da parede. A bolha será dimensionada com a escala do texto nas viewports.
Deslocamento Vertical	Digite o deslocamento vertical da tag ID 3D em relação ao canto inferior esquerdo da abertura aproximada ao olhar para o lado externo da porta (um valor positivo move a tag dentro da abertura em relação ao canto inicial; um valor negativo move a tag para fora da abertura em relação ao canto inicial)

Configurações de Portas: Painel da Porta de Correr Suspensa

As opções de Porta de Correr Suspensa são ativadas apenas para a Configuração Correr Suspensa e Correr Suspensa Bypass.

Parâmetro	Descrição
Tam. Folha	Exibe a largura e a altura de cada folha, calculada a partir dos parâmetros de tamanho no painel Geral e na Sobreposição de Folha
Sobreposição de Folha	Digite a quantidade que as folhas se estenderão além da borda externa da guarnição e uma na outra, na Lateral (quando a porta estiver fechada) e no Topo da porta Se não houver acabamentos no mesmo lado da parede que o painel da porta, as folhas se estenderão além da borda externa do batente, na dimensão especificada
Afastamento Folha-Parede	Digite a distância entre a superfície da parede e a face da folha
Afastamento Folha-Folha	Digite a distância entre folhas que ultrapassam
Mostrar Corrimão	Selecione se deseja exibir a ferragem do trilho e em quais vistas 2D/3D
Tipo Corrimão	Seleciona o tipo de persiana
Profundidade/Altura Corrimão	Digite a profundidade e a altura do trilho
Extensão do lado esquerdo/direito	Digite a distância à esquerda/direita que o trilho deve ultrapassar a largura necessária para limpar a porta
Adicionar Batente com Largura	Para uma Caixa Tipo de Trilho, selecione para adicionar uma coluna da porta e insira a largura da coluna
Mostrar Montagem Trilhos	Para Barra e Arco Tipo de Trilho, selecione se deseja exibir as montagens de trilhos nas vistas 3D
Distância do Final Trilho	Digite a distância entre a primeira e a última montagem das extremidades do trilho
Espaçamento Máximo	Digite o espaçamento máximo entre as montagens de trilho
Tipo de Suporte Trilho Bypass	Para Correr Suspensa Bypass Configuração, selecione se deseja exibir os suportes e o tipo de suporte
Mostrar Suporte das Folhas	Selecione se deseja exibir os suportes de folhas nas vistas 3D
Montagem Suporte Folhas	Selecione se os ganchos se prendem à parte superior ou frontal da folha
Deslocamento Suporte Folhas	Digite a distância entre a borda da folha e o centro do suporte da porta
Comprimento/Largura Haste Suporte	Digite o comprimento e a largura do suporte da porta
Diâmetro Rodízio	Para Barra e Arco Tipo de Trilho, insira o diâmetro do rodízio

Configurações de Portas: Painel de Batente

Opções de Iluminação não estão habilitadas para Configurações de Abertura

Parâmetro	Descrição
Comprimento	Entre com o comprimento da face do batente da porta (paralelo a parede)
Profundidade	Entre com a Profundidade do batente da porta (perpendicular a parede)
Usear Profundidade da Parede	Selecione para definira profundidade do batente como a mesma da parede
Usar Extensão de Batente	Selecione este campo para especificar uma extensão do batente para preencher qualquer espaço entre a face interior do batente e a face interior da parede; digite a Largura Extensão Batente desejada. Nas visualizações 2D, as extensões usam os estilos e espessuras de linha Batente; nas vistas 3D, a cor do preenchimento da extensão e/ou as texturas e a visibilidade são controladas pelo Interno Batente classe
Folga	Digite a distância entre a face externa do batente e a abertura aproximada (para a Abertura Configuração, a Folga Folga é automaticamente definido como 0)
Mostrar Folga em Planta	Selecione se deseja exibir a diferença de folga na vista Topo/Planta
Módulo de Alvenaria	Entre com o tamanho do módulo de Alvenaria
Face do Batente Central / Profundidade	Use as duas dimensões para determinar o tamanho do batente central ou profundidade ( Entre zero para mostrar sem um batente central ); Habilitado se Simples Duas Folhas estiver selecionado nas configurações no Painel Geral

Configurações de Portas: Painel de Folha

Parâmetro	Descrição
Folha	Selecione o tipo de Folha desejado
Sólido
Espessura	Entre com a espessura da folha da porta
Incluir Janelas na Folha	Selecione para incluir janela de folha
Forma da Janela de Folha	Selecione a forma da janela de folha
Desloc. da Borda Inferior	Digite um valor de deslocamento, medido da parte inferior da folha até a parte inferior da janela de folha mais baixa
Desloc. da Lateral Abertura	Digite um valor de deslocamento, medido da borda da folha até a borda mais próxima da janela de folha. Com algumas das configurações de porta mais complexas e com várias partes, o deslocamento é medido a partir de diferentes pontos para fornecer o alinhamento correto das janelas de folhas. Consulte a visualização 3D para confirmar a aparência.
Altura/Largura do Painel	Digite a altura/largura da janela de folha individual. Largura do Painel está ativada apenas para as formas de janela de folha retangular e oval. Para quadrados e arcos, a largura é automaticamente definida como igual à altura.
Quantidade de Painéis	Digite o número de janela de folha
Separação	Para folhas com mais de uma janela de folha, insira o deslocamento vertical entre os painéis
Definir Altura Painel Superior	Para folhas com mais de uma janela de folha, selecione para tornar a janela de folha superior em uma altura diferente da dos outros painéis e especifique a altura desejada do painel.
Espessura dos Vidros	Digite a espessura do vidro para os janelas de folha
Vidro	O tipo de folha vidro habilita opções especificas para portas de vidro no painel, como estilo Divisória; Ele não faz com que as folhas de porta sejam renderizadas como vidro transparente. Para fazer as portas renderizarem como vidro transparente, aplique a classe Vidros de Luz, no painel de classes.
Espessura	Entre com a espessura da folha da porta
Espessura do Corrimão Superior	Entre com a espessura do corrimão superior
Travessa Esq/Dir	Entre com a espessura das travessas direita e esquerda
Espessura do Corrimão Inferior	Entre com a espessura do corrimão inferior
Estilo de Divisória	Define o estilo de divisória
Barras Horizontais/Verticais	Entre com o numero de barras divisórias Verticais e Horizontais
Largura da Barra	Digite a largura da barra dos montantes
Prof. da Barra	Digite a profundidade da barra dos montantes
Deslocamento da Barra	Digite o deslocamento da barra dos montantes para Prairie montantes
Espessura dos Vidros	Digite a espessura da vidro da folha de vidro
Painel
Espessura	Entre com a espessura da folha da porta
Espessura do Corrimão Superior	Entre com a espessura do corrimão superior
Travessa Esq/Dir	Entre com a espessura das travessas direita e esquerda
Espessura do Corrimão Inferior	Entre com a espessura do corrimão inferior
Painéis Horizontais/Verticais	Entre com o Numero de painéis horizontais/verticais na porta.
Espessura da Travessa Central	Entre com a espessura das travessas interinas.
Definir Altura Painel Superior	Selecione para tornar o painel da porta superior uma altura diferente dos outros painéis e especifique a Altura do Painel desejada
Painel Superior Único	Selecione para especificar apenas um painel na parte superior da folha, independentemente do número de painéis abaixo
Painéis Superiores com Vidros	Selecione para inserir vidros no painel superior
Espessura dos Vidros	Digite a espessura dos vidros para vidro no painel superior
Estilo de Divisória	Define o estilo de divisória
Barras Horizontais/Verticais	Entre com o numero de barras divisórias Verticais e Horizontais
Largura/Profundidade da Barra	Digite a largura/profundidade da barra muntin
Deslocamento da Barra	Digite o deslocamento da barra de montantes para Prairie montantes
Personalizados
Espessura	Entre com a espessura da folha da porta
Folha Personalizada	Selecione o tipo de folha no conteúdo padrão; vejaConceito: Administrador de Recursos . As folhas personalizadas devem ser símbolos apenas 3D feitos de sólidos genéricos, salvos no local de conteúdo padrão.

Configurações de Portas: Painel de Segunda Folha

Opções de segunda folha de porta são ativadas apenas para portas com Configuração de duas folhas e folhas de larguras desiguais; o painel mais estreito é considerado a segunda folha.

Parâmetro	Descrição
Segunda Folha	Por padrão, portas de duas partes fazem ambas as folhas na mesma configuração de Folha (Vidro, Painel ou Personalizada), Largura e ngulo Abertura, mas essas configurações podem ser alteradas
Folha Desigual	Para configurações de duas partes e vai-vem, selecione essa opção para inserir uma porta com folhas de larguras desiguais
Folha 1/2	Quando Folha Desigual é selecionada, insira a largura da primeira folha da porta; a largura da segunda folha da porta é calculada automaticamente e exibida no valor Larg.
Ângulo Abertura Personalizado	Exibe a segunda folha com um ângulo de abertura personalizado para a Vista Topo/Plano e 3D; insira o ângulo
Incluir Ferragem	Inclui a ferragem especificada para a primeira folha na segunda folha
Definir Segunda Folha como Sólida	Torna a segunda folha sólida; quando desmarcada, a segunda folha tem a mesma configuração de Folha que a primeira folha
Janela de Folha
Adicionar Janela de Folha	Adiciona janela de folha à segunda folha; selecione se os painéis devem ter a mesma largura que as janelas de folha na primeira folha ou insira uma largura personalizada. Essa opção está disponível apenas quando as duas folhas são sólidas e Incluir Janela de Folha está selecionado para a primeira folha.
Divisões	Adiciona divisões à segunda folha; selecione se deseja usar o mesmo número de barras verticais que a primeira folha ou insira um número personalizado. Esta opção está disponível quando ambas as folhas são de vidro ou são revestidas com Envidraçamento no Painel Superior selecionados para a primeira folha.
Painéis	Adiciona painéis à segunda folha; selecione se deseja usar o mesmo número de painéis horizontais que a primeira folha ou insira um número personalizado. Essa opção está disponível somente quando as duas folhas são revestidas.
Folha Personalizada	Selecione se deseja usar o mesmo símbolo de folha personalizada da primeira folha ou selecione um símbolo diferente do conteúdo padrão. Esta opção está disponível apenas quando ambas as folhas são personalizadas.

Configurações de Portas: Painel de Luzes Laterais

Opções de Iluminação não estão habilitadas para Configurações de Abertura

Parâmetro	Descrição
Luzes Laterais
Incluir Luzes Laterais	Incluir Luzes Laterais
Largura Esquerda/Direita	Digite a largura das luzes laterais esquerda/direita
Largura Caixilho	Digite a largura do caixilho das luzes lateriais
Profundidade Caixilho	Digite a profundidade do caixilho das luzes laterais
Largura Montante	Digite a largura do montante das luzes laterais
Profundidade Montante	Digite a profundidade do montante da luzes laterais
Use Jamb Depth	Substitui as luzes laterais Profundidade Montante pela profundidade do batente. Quando esse campo é selecionado, Profundidade Montante fica acinzentado.
Espessura dos Vidros	Digite a espessura dos vidros para as luzes laterais
Divisões
Divisões	Adiciona montantes às luzes laterais
Padrão	Escolhe o estilo de divisões das luzes laterais
Barras Horizontais/Verticais	Entre com o numero de barras de divisão verticais/horizontais
Largura da Barra	Digite a largura da barra das luzes laterais de montante
Prof. da Barra	Digite a profundidade da barra das luzes laterais de montante
Deslocamento da Barra	Digite o deslocamento da barra de montante para Prairie montante

Configurações de Portas: Painel de Soleira

Parâmetro	Descrição
Incluir Soleira	Selecione se deseja incluir uma soleira
(1)Profundidade (Int)/(2)Profundidade (Ext)	Insira a profundidade da soleira interna e externa
(3) Prof. Total	Digite a profundidade da soleira geral
(4) Deslocamento	Digite a que distância o deslocamento da soleira do centro do batente da porta
(5) Espessura	Digite a espessura da soleira
(6) Recuo Espelho	Digite a altura do limite do recuo espelho
Soleira Sob a Folha	Selecione para limitar a soleira abaixo da folha; caso contrário, para estender a soleira além do interior do batente, digite a largura desejada da extensão Extensão (esse valor é aplicado a cada lado da soleira e valores negativos não são permitidos)
Desloc. em Z	Digite a elevação Z da soleira

Configurações de Portas: Painel de Venezianas

Persianas podem ser aplicadas a portas com todas as Configurações, exceto Abertura e Abertura com Moldura.

Parâmetro	Descrição
Substituir com Venezianas por	Substituir com Persianas por Seleciona quais partes da porta devem ser substituídas por persianas; se Painel de Folha está selecionado, todos os painéis na porta serão substituídos
Tipo de Venziana	Seleciona o tipo de persiana
Prévia	A visualização exibe uma vista do perfil do Tipo de Persiana selecionado e as partes a serem dimensionadas
Espaçam. Lâminas	Insere a distância no centro entre as lâminas
Ângulo Lâminas	Insere o ângulo da lâmina, medido positivamente a partir da horizontal
Lâmina (Alt. Borda)	Insere a altura de borda visível da lâmina; para venezianas, digite a espessura da lâmina
Profundidade da Veneziana	Insere a profundidade do conjunto de persianas
Adicionar Quadros de Persianas nas Folhas	Seleciona para adicionar quadros em volta das persianas e insira a Profundidade e a Largura

Configurações de Portas: Painel Bandeira

Opções de Iluminação não estão habilitadas para Configurações de Abertura

Parâmetro	Descrição
Caixilho
Largura Caixilho	Digite a largura do caixilho da bandeira
Profundidade Caixilho	Digite a profundidade do caixilho da bandeira
Desloc. do Caixilho	Desloca o caixilho do centro do batente. Um valor positivo move o caixilho em direção ao exterior da porta e um valor negativo move o caixilho em direção ao interior da porta.
Montante
Largura Montante	Digite a largura do montante da bandeira
Profundidade Montante	Digite a profundidade do montante da bandeira
Use Jamb Depth	Substitui a bandeira Profundidade Montante com a profundidade do batente. Quando esse campo é selecionado, Profundidade Montante fica acinzentado.
Divisões
Divisões	Adiciona montantes a bandeira
Padrão	Selecione o padrão de montantes da bandeira
Barras Horizontais/Verticais	Entre com o numero de barras divisórias Verticais e Horizontais
Largura da Barra	Digite a largura da barra de montantes da bandeira
Prof. da Barra	Digite a profundidade da barra de montantes da bandeira
Deslocamento da Barra	Digite o deslocamento da barra de montante para Prairie montantes
Espessura dos Vidros	Digite a espessura dos vidros para a bandeira

Configurações de Portas: Painel de Guarnição

Opções de Iluminação não estão habilitadas para Configurações de Abertura

Parâmetro	Descrição
Incluir Guarnição Interna/Externa	Selecione se deseja incluir guarnição interna/externa
Largura/Profundidade	Insira a largura e a profundidade da guarnição interna/externa

Configurações de Portas: Painel de Lintel

Opções de Iluminação não estão habilitadas para Configurações de Abertura

Parâmetro	Descrição
Incluir Lintel	Selecione para adicionar um lintel acima da porta ou da bandeira
Int./Ext. Ressalto	Entre no ressalto interior e exterior do lintel
(1) Espessura	Digite a espessura do lintel
(2) Angulo	Digite o ângulo do lintel
(3) Rebaixo	Digite o comprimento do rebaixo do lintel

Configurações de Portas: Painel Ferragem

Parâmetro	Descrição
Incluir Ferragem	Selecione para incluir um conjunto de ferragem da porta com o objeto de porta; vejaAtribuindo, criando, editando e excluindo conjuntos de ferragem da porta
Desloc. da Lateral Abertura	Especifica o deslocamento horizontal da ferragem da porta; o deslocamento é medido da borda lateral da folha ao centro da ferragem da porta
Desloc. da Borda Inferior	Especifica o deslocamento vertical da ferragem da porta; o deslocamento é medido da parte inferior da folha ao centro da ferragem da porta
Visualizar Ferragens	Clique para abrir a janela de diálogo Ver Conjunto de Ferragens da Porta para visualizar os parâmetros para o conjunto de ferragem da porta selecionado no momento
Ajustar Ferragens	Clique para abrir a janela de diálogo Biblioteca Ferragens de Porta para atribuir, criar, editar ou excluir conjuntos de ferragem da porta

Configurações de Portas: Painel Placas de Proteção Inferior

Opções de Iluminação não estão habilitadas para Configurações de Abertura

Parâmetro	Descrição
Placa de Proteção Inferior interna/externa	Selecione para incluir uma placa de Proteção interior em ambos os lados da folha
Altura	Defina a altura da placa de proteção interior. Embora a altura seja variável, a distância da placa do proteção interior das bordas direita, esquerda e inferior da porta é um valor fixo de 25,4 mm/polegada.
Classe	Para controlar a aparência e visibilidade, selecione uma classe para cada parte da lista de classes presentes no desenho, ou crie uma nova classe. Selecione <Classe Porta> para colocar os atributos de partes na mesma classe como o objeto porta.

Configurações de Portas: Painel Indicador de Linha Central

As opções de indicadores de linha central não estão ativadas para portas de parede cortina.

Parâmetro	Descrição
Indicador de Linha Central	Selecione para exibir um indicador de linha central na vista Topo/Planta.
Tamanho	Defina o tamanho da linha central
Classe	Para controlar a aparência e visibilidade, selecione uma classe para cada parte da lista de classes presentes no desenho, ou crie uma nova classe. Selecione <Classe Porta> para colocar os atributos de peça na mesma classe como o objeto porta.
Atributos da Linha	Selecione os atributos e peso da linha líder ou selecione Definir Espessura para abrir a caixa de diálogo Configurar Espessura para criar uma espessura de linha personalizada. Se Usar Atributos da Classe estiver selecionado, os atributos da linha serão definidos pela classe da peça
Incluir Marcador	Selecione para incluir um marcador para a linha de indicação do ID e escolha o estilo desejado da lista de marcação, ou selecione Personalizado para criar um marcador personalizado. Selecione Editar Lista de Marcadores para abrir a caixa de dialogo Editar Lista de Marcadores; veja Editando a Lista de Marcadores . Se Usar Atributos da Classe estiver selecionado, os atributos do indicador serão definidos pela classe da peça.
Atributos de Usar Classe	Selecione para definir os atributos do indicador de linha central (incluindo o estilo do indicador) por classe, em vez dos parâmetros na janela de diálogo Preferências de Porta
Mostrar Indicador de Linha Central na Folha Maior	Para portas de batente bipartidas com folhas de tamanho desigual, selecione para centralizar a linha na folha maior em vez da abertura

Configurações de Portas: Painel Detalhes Parede Interna

As opções de detalhe da parede interior não estão ativadas para portas de parede cortina.

Parâmetro	Descrição
Número de Componentes	Especifique o número de componentes da parede interna para embrulhar; quando os componentes de parede interna são especificadas, a porta permite que um ponto de controle para definir o ponto de embrulho
Parede Chanfrada	Selecione se chanfrar a parede interna; o chanfro pode ser especificado como um ângulo / diagonal ou com valores de largura e profundidade
(1) Angulo	Insira o ângulo do chanfro da parede interna
(2) Diagonal	Insira o valor diagonal do chanfro da parede interna
(3) Largura	Insira a largura do chanfro da parede interna
(4) Profundidade	Insira a profundidade do chanfro da parede interna

Configurações de Portas: Painel Detalhes Parede Externa

As opções de detalhe da parede interior não estão ativadas para portas de parede cortina.

Parâmetro	Descrição
Número de Componentes	Especifique o número de componentes da parede externa para embrulhar; quando os componentes de parede externa são especificadas, a porta permite que um ponto de controle para definir o ponto de embrulho
Parede Chanfrada	Selecione se chanfrar a parede externa; o chanfro pode ser especificado como um ângulo / diagonal ou com valores de largura e profundidade
(1) Angulo	Insira o ângulo do chanfro da parede externa
(2) Diagonal	Insira o valor diagonal do chanfro da parede externa
(3) Largura	Insira a largura do chanfro da parede externa
(4) Profundidade	Insira a profundidade do chanfro da parede externa

Configurações de Portas: Painel Classes

A visibilidade da porta 3D geral é controlada pela configuração Classe da paleta Info de Objeto; as configurações das peças são controladas na janela de diálogo Preferências de Porta.

Parâmetro

Descrição

Partes da porta

Para controlar a aparência e visibilidade, selecione uma classe para cada parte da lista de classes presentes no desenho, ou crie uma nova classe. Selecione <Classe Porta> para colocar os atributos de partes na mesma classe como o objeto porta.

Para portas com uma Abertura Configuração, em uma visualização 3D, uma extrusão de peso sem preenchimento/sem traço preenche completamente a parede no lugar da porta; essa extrusão é colocada na classe Batente Interno e é filtrada nas operações de exportação IFC. Altere as configurações da classe para controlar a visibilidade da extrusão.

Configurações de Portas: Painel Energos

As portas desempenham um papel crítico nos cálculos de análise de energia. A energia é perdida através de qualquer vidro da porta e quando a porta é aberta, mas a energia também é adquirida pela radiação solar através do vidro da porta. A determinação precisa do Valor-R/Valor-U e o fator de sombreamento são essenciais para a análise geral da energia.

O Vectorworks Architect é necessário para realizar uma análise de energia; no entanto, parâmetros relacionados à energia podem ser especificados aqui para fins informativos.

Parâmetro	Descrição
Incluir nos Cálculos	Quando selecionada, a porta é elegível para ser incluída nos cálculos de energia, dependendo das configurações de análise de energia para camada/classe, inclusão de elemento e assim por diante.
Valor-R/Valor-U
Cálculo Automático	Com base no tipo de porta, o Valor-R/Valor-U da porta é calculado e exibido. Esse valor, juntamente com os fatores de sombreamento da porta, é fundamental para uma avaliação correta do envelope do edifício nos cálculos de energia.
Entrada Manual	Selecione esta opção para substituir o Valor-R/Valor-U calculado e, em vez disso, insira um valor manual para a porta. Para projetos de portas complexos ou detalhados, insira os resultados de um cálculo de terceiros aqui.
Tipo da Porta	Selecione a qualidade térmica do quadro e qualquer vidro da porta. Os conjuntos podem ser criados e editados; veja Specifying system sets .
Sombreamento	Selecione o nível de sombra para cada tipo de sombreamento próximo à porta ou selecione Personalizado em qualquer uma das listas. A janela de diálogo Editar Sombreamento é aberta, para inserir manualmente uma porcentagem de quando a porta está na sombra
Geral	Selecione as condições gerais de sombra onde a porta está localizada
Entorno	Especifique as condições de sombra ao redor que podem afetar a quantidade de radiação solar que chega à porta
Sombreamento no Verão	Especifique condições especiais de sombra que se aplicam durante os meses de verão (por exemplo, quando árvores de folha caduca próximas sombream a porta)
Sombreamento Adicional	Selecione qualquer mecanismo mecânico ou passivo de sombreamento em vigor ou selecione Personalizado e insira uma porcentagem de sombreamento na janela de diálogo Editar Sombreamento
Ventilação no Verão	Abre a janela de diálogo da Configurações de Ventilação no Verão, para especificar as opções de ventilação de verão para quando a porta está normalmente aberta. ● Summer ventilation options (térreo, andar superior, noite): Selecione o tipo de uso do sistema de ventilação, se houver, para a porta ● Operable opening width: Para janelas em portas, indica a largura do espaço de abertura da janela para uma janela operável (que afeta a quantidade de ventilação)

Configurações de Portas: Painel Dados

Certos campos de dados representam valores calculados e não podem ser editados; como resultado, o Nome Campo e o Valor Campo ficam acinzentados para esses campos de dados.

Parâmetro	Descrição
Nome do Campo	Selecione o campo de dados da lista e seu nome é exibido abaixo da lista; as informações associadas ao Nome Campo podem ser especificadas na área Valor Campo. Os campos do usuário podem incluir informações adicionais definidas pelo usuário com a porta.
Valor do Campo	Inserir dados para uso na programação da porta
