Ferramenta
Conjunto de Ferramentas
Marca de Centro
Cotas/Anotações
A ferramenta Marcador de Centro divide um objeto ou face do objeto em quartos, marcando o centro exato do objeto. Essa ferramenta funciona para círculos, ovais, retângulos, retângulos arredondados e faces de objetos 3D criados por uma borda circular. Adicionalmente, a ferramenta poderá inserir marcas de centro em qualquer (ou todos) os cantos arredondados de um retângulo arredondado.
Quando a ferramenta de Marcador de Centro está ativa, você poderá mudar o padrão para as novas cotas criadas no documento a partir da Barra de Ferramentas. Para fazer isto selecione um padrão a partir do menu Padrão Cota, ou selecione Padrões Personalizados para criar ou gerenciar cotas personalizadas (veja Usando Padrões de Estilos de Cotas Personalizados).
|
Ferramenta |
Conjunto de Ferramentas |
|
Marca de Centro
|
Cotas/Anotações |

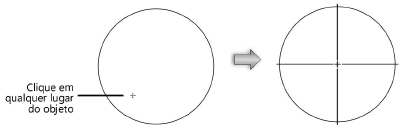

Para marcar o centro de um objeto:
1. No conjunto de ferramentas Cotas/Anotações, selecione a ferramenta Marca de Centro.
2. Clique em cima do objeto que você deseja posicionar a marca de centro.
O Vectorworks irá gerar marcas de centro em cada arco de arredondamento nos cantos do retângulo.
|
Ferramenta |
Conjunto de Ferramentas |
|
Marca de Centro
|
Cotas/Anotações |

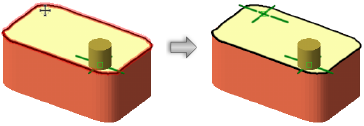

Para gerar marcas de centro nos cantos de um retângulo de bordas arredondadas:
1. No conjunto de ferramentas Cotas/Anotações, selecione a ferramenta Marca de Centro.
2. Mantendo a tecla Option (Macintosh) ou Control (Windows) pressionada, mova o cursor de modo que ele fique sobre o retângulo de cantos arredondados que você quer definir.
3. Clique para inserir a marca de centro.
O Vectorworks irá gerar marcas de centro em cada arco de arredondamento nos cantos do retângulo.
~~~~~~~~~~~~~~~~~~~~~~~~~
