Feature control frame

Várias ferramentas de anotação compartilham a mesma posição no conjunto de ferramentas em algumas configurações. Clique e segure o mouse na ferramenta visível para abrir a lista Pop-out tools e selecione a ferramenta desejada.

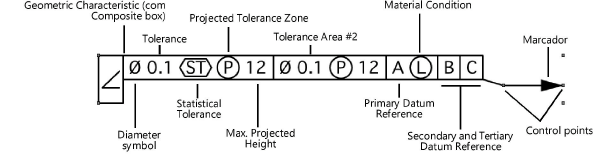

Um quadro de controle de recurso consiste em um símbolo de característica geométrica, até duas áreas de tolerância e até três áreas de referência.

2. Clique para colocar o objeto no desenho e clique novamente para definir a rotação.

Na primeira vez que você usa a ferramenta em um arquivo, uma janela de diálogo de propriedades é aberta. Defina as propriedades padrão. As propriedades podem ser editadas na paleta Info de Objeto.

3. Para adicionar uma indicação e marcador, clique na ferramenta Seleção na paleta Ferramentas Básicas e arraste os pontos de controle no objeto. Edite o marcador na paleta Atributos (consulte Atributo de Marcadores).

Parâmetro	Medida
Rotação	Especifica o número de graus para rotacionar o objeto (0,00 é horizontal)
Estilo de Texto	Selecione um estilo de texto pela lista de opções disponíveis. Para usar o estilo associado com a classe, escolha <Estilo Classe de Texto>. Para formatar o texto utilizando opções no menu de texto, selecione <Sem Estilo>. Veja Using text styles Formatting text e .

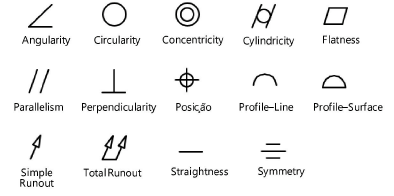

Característica Geométrica	Selecione o símbolo da característica geométrica, se houver
Composite Box	Selecione para aumentar o tamanho da janela de característica geométrica; isso é usado ao colocar um segundo quadro de controle de recurso
Tolerance Area #1/#2	Selecione para incluir a área de tolerância nº 1 e / ou a área de tolerância nº 2
Tolerance	Digite o valor da tolerância
Show Diameter Symbol	Selecione para exibir um símbolo de diâmetro junto com o valor de tolerância
Material Condition	Escolha a condição do material, se houver
Statistical Tolerance	Selecione para exibir um símbolo de tolerância estatística
Projected Tolerance Zone	Selecione para exibir um símbolo da zona de tolerância projetada
Zone Height	Digite a altura máxima da zona de tolerância projetada quando um símbolo da zona de tolerância projetada for exibido
Place the PTZ symbol outside the FCF	Selecione para colocar o símbolo da zona de tolerância projetada fora e na parte inferior do quadro de controle do recurso
Primary/Secondary/Tertiary Datum Reference	Selecione para incluir o Datum de referência primária, secundária e/ou terciária
Referência	Digite a letra de referência desejada
Material Condition	Selecione uma condição do material, se houver
Leader Position	Selecione esquerda ou direita
