Dimensionando Paredes Exteriores

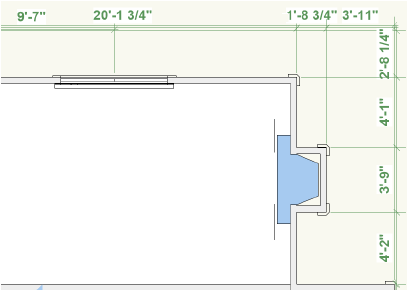

Paredes exteriores de uma construção podem ser dimensionadas automaticamente com o comando Dimensionar Paredes Exteriores . O comando pode:

● Dimensionar todas as paredes e portas na parede exterior pela linha central ou borda das aberturas.

Para objetos janela, a abertura do vão é calculada como uma unidade mais duas vezes a folga. Para objetos orta, a abertura do vão é calculada como a folha vezes duas vezes a largura da batente vezes duas vezes a folga.

O dimensionador de paredes exteriores utiliza a dimensão padrão especificada na tab Dimensões das preferências de Document (Arquivo > Configurações de Documento > Preferências de Documento) e seleção de unidade e configurações de precisão definidas em Arquivo > Configurações de Documento > Unidades.

1. Em um arquivo com paredes exteriores, determine o que você gostaria de dimensionar para os componentes estruturais e não estruturais da parede. Para dimensionar os componentes estruturais, como os componentes de moldura, defina as classes dos componentes não estruturais invisíveis.

Os estilos de parede disponíveis no produto Vectorworks Architect contém componentes pré-classificados, facilitando o exibir e ocultar partes desejadas da parede.

A caixa de dialogo Dimensionar Paredes Exteriores se abrirá. Especifique como quer dimensionar as paredes.

Parâmetro	Descrição
Camada Fonte	Especifica a localização das paredes a serem dimensionadas
Opções	Especifica os métodos de dimensionamento
Dimensionamento em juntas-T para paredes exteriores	Paredes interiores que tem interseção com paredes exteriores serão dimensionadas.
Fazer dimensões associativas	Dimensões Associativas da parede ou componente da parede; movimentações ou updates da dimensão refletem na parede ou componente de parede.
Dimensão relativa a	Especifica se deve dimensionar em relação às paredes ou aos componentes principais
Dimensão para a Parede	Especifica quando a dimensão para a parede estende ou centraliza linhas.
Dimensão para	Especifica o dimensionamento para uma borda da abertura ou para o centro da abertura. Abertura de vão será automaticamente definida em objetos porta e janela. Para adicionar uma abertura de vão para um simbolo inserido em uma parede, desenhe um polígono invisível ( tamanho de linha 0, sem preenchimento ) com três vértices na extensão da abertura de vão desejada.
Opções de texto	Define dimensões para as propriedades de texto
Rotação	Controla a orientação das dimensões de texto. ● Horiz/Vert coloca o texto horizontalmente para dimensões horizontais e verticalmente para dimensões verticais. ● Horizontal Mantém o texto sempre horizontal ● Alinhado coloca o texto sempre alinhado ao angulo da dimensão
Local	Define quando o texto deverá ser centrado entre as linhas caso o espaço permita, ou sempre colocado do lado de fora.
Se forçado pra fora, distância	Indica o espaçamento para o texto forçado para fora das linhas
Acima da linha de Dimensão	Selecione para sempre posicionar o texto acima da linha de dimensão
Espaçamento de Construções	Especifica a distância das dimensões de construções, paredes, portas e janelas.
Dimensões Pequenas	Especifica o limite para desenhar dimensões pequenas, que podem detectar pontos inexatos no desenho; dimensões menores que o tamanho especificado serão considerados pequenos; Selecione Desenhar em vermelho para detectar problemas como um desalinhamento no layout. Para ignorar os problemas, selecione Não Desenhar.
