Cotas de Comprimento de Arco

A ferramenta Cota de Comprimento de Arco mede e dimensiona o comprimento de um arco em qualquer ponto ao longo de sua circunferência. A cota pode ser exibida com suas linhas de chamada perpendiculares à corda ou a uma linha em tangente ao arco. A ferramenta também oferece opções para exibir ou não um gráfico de um arco sobre a medida de dimensão.

Esta ferramenta funciona com arcos, com polilinhas que incluam segmentos de arcos e com paredes redondas. As cotas são sempre criadas no mesmo plano do arco sendo dimensionado.

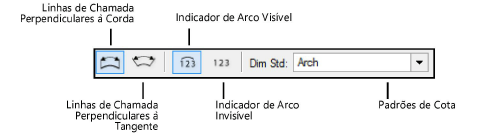

Modo	Descrição
Linhas de Chamada Perpendiculares à Corda	Dimensiona o arco usando linhas de chamada perpendiculares a uma corda desenhada através do arco.
Linhas de Chamada Perpendiculares à Tangente	Dimensiona o arco usando linhas de chamada perpendiculares a uma linha tangente ao arco.
Indicador de Arco Visível	Exibe um gráfico sobre a medida de dimensão.
Indicador de Arco Invisível	Não exibe um gráfico sobre a medida de dimensão.
Padrão de Cota	Para alterar o padrão de cota para novas cotas inseridas no documento, basta selecionar um dos padrões na lista. Se preferir, selecione Padrão Personalizado para criar ou gerenciar cotas personalizadas (veja Usando Padrões de Estilos de Cotas Personalizados )

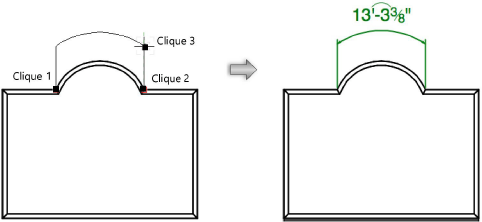

1. Clique na ferramenta Cota de Comprimento de Arco no conjunto de ferramentas Cotas/Anotação. Na barra de ferramentas, selecione um Dim Std (padrão de cota).

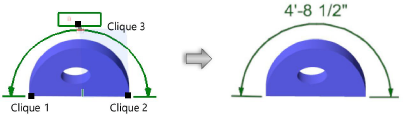

Este procedimento exibe o quão distante a linha de dimensão está em relação ao objeto medido.
