A Cota Diametral está no conjunto de Ferramentas Cotas/Anotação (todas as configurações) e a paleta de Ferramentas Básicas (Configurações Spotlight e Landmark).
A ferramenta Cota Diametral, que tem três modos, permite criar cotas de raio ou de diâmetro para arcos e círculos. Ela não irá, no entanto, funcionar em nada que não seja um círculo verdadeiro, por exemplo, em ovais ou objetos com cantos arredondados.
Além disso, a ferramenta Cota Diametral permite a você posicionar as linhas de Cota e medidas dentro ou fora do círculo/arco. Essa ferramenta sempre cria a cota no mesmo plano com o arco ou círculo que está sendo dimensionado.
|

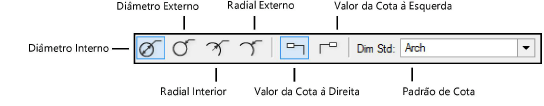

Modo |
Descrição |
|
Diâmetro Interno |
Cota o diâmetro de um círculo ou arco; posicionando a cota dentro do objeto |
|
Diâmetro Externo |
Cota o diâmetro de um círculo ou arco; posicionando a cota fora do objeto |
|
Radial Interior |
Cota o raio de um círculo ou arco; posicionando a cota dentro do objeto |
|
Radial Exterior |
Cota o raio de um círculo ou arco; posicionando a cota fora do objeto |
|
Valor da Cota à Esquerda |
Posiciona uma cota diametral externa ou radial à esquerda da linha de cota |
|
Valor da Cota à Direita |
Posiciona uma cota diametral externa ou radial à direita da linha de cota |
|
Padrão de Cota |
Para alterar o padrão de cota para novas cotas inseridas no documento, basta selecionar um dos padrões na lista. Se preferir, selecione Padrão Personalizado para criar ou gerenciar cotas personalizadas (veja Usando Padrões de Estilos de Cotas Personalizados ) |
~~~~~~~~~~~~~~~~~~~~~~~~~
