Ângulo Entre Dois Objetos.
Cota Angular
● Fundamentals, Architect: Cotas/Anotações
● Landmark, Spotlight: Básico e Cotas/Anotações
. (período)
|
Modo |
Ferramenta |
Workspace: Conjunto de Ferramentas |
Atalho |
|
Ângulo Entre Dois Objetos.
|
Cota Angular
|
● Fundamentals, Architect: Cotas/Anotações ● Landmark, Spotlight: Básico e Cotas/Anotações |
. (período) |

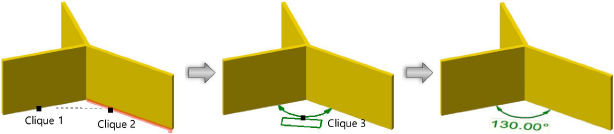

Para gerar uma Cota angular entre lados ou faces de dois objetos:
1. Selecione a ferramenta Cota Angular no conjunto de ferramentas Cotas/Anotações, e selecione o modo Ângulo Entre Dois Objetos. Na barra de ferramentas, selecione um Dim Std (Padrão de Cota ).
2. Clique no lado ou face do segundo objeto.
Uma linha de preview é exibida.
3. Clique no lado ou face do segundo objeto.
O Vectorworks desenhará uma Cota angular temporária.
Para selecionar uma ângulo diferente - por exemplo, o outro lado e outra direção - mova o cursor até que o preview exiba o ângulo desejado.
4. Clique uma terceira vez para definir o raio da cota.
~~~~~~~~~~~~~~~~~~~~~~~~~
