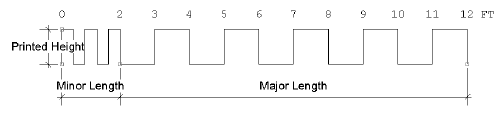

Use a ferramenta Barra de Escala para indicar a escala dos objetos de desenho. Para incluir uma barra de escala para um viewport, selecionar Modificar > Editar Viewport e colocar a barra de escala como uma anotação no viewport.
Para criar uma barra de escala:
1. Clicar em ferramenta e modo.
2. Clique para colocar o objeto no desenho, e clique novamente para definir a rotação. A primeira vez que você usar a ferramenta em um arquivo, uma caixa de diálogo Propriedades é aberta. Configure as propriedades padrões. As propriedades podem ser editadas a partir da paleta Informações do Objeto.
Clique
para exibir/ocultar parâmetros
~~~~~~~~~~~~~~~~~~~~~~~~~
