Ferramenta Grid Bubble

Objetos de Grid Bubble são linhas de grade dimensionadas com marcadores de bolha. Esse tipo de notação de desenho pode ajudar a localizar colunas e outros recursos primários de construção nos documentos de construção.

Os objetos marcadores de grade mantêm um tamanho constante, independentemente da escala do desenho.

2. Coloque uma linha de Grid Bubbles desenhando um polígono aberto com a ferramenta. O primeiro clique iniciará a linha de grade; o segundo clique determina o ângulo da linha de grade e define um marcador nesse local. Cada clique restante define um marcador de grade.

3. Clique-duplo para finalizar a linha de grade. A primeira vez que você usar a ferramenta em um arquivo, uma caixa de diálogo Propriedades é aberta. Configure as propriedades padrões. As propriedades podem ser editadas a partir da paleta Informações do Objeto.

Parâmetro	Descrição
Rotação	Especifica o número de graus para girar o objeto (0.00 é horizontal)
Estilo de Texto	Selecione um estilo de texto em uma biblioteca ou no arquivo atual. Para usar o estilo definido para a classe do objeto, selecione <Estilo do texto da classe>. Para formatar o texto usando as opções no menu Texto , selecione <Sem-Estilo>. Veja Using text styles e Formatting text.
Marca Inicial	Indica o número ou letra inicial para rotular a grade; etiquetas são adicionadas automaticamente
Prefixo	Especifica um prefixo, se houver, a ser aplicado aos rótulos da grade
Tamanho do Texto da Cota	Especifica o tamanho do ponto do texto da cota
Tamanho do Texto do Item	Especifica o tamanho do ponto do texto do rótulo da bolha
Mostrar Dimensões	Mostra as dimensões na grade
Inverter	Inverte os rótulos de bolha para o outro lado da cadeia de dimensão
Rotacionar Texto	Rotaciona o texto do rótulo da bolha com a grade
Desenhar Primeira Grade	Inclui a primeira grade de bolhas; desmarque para esconder (útil para grades aninhadas)
Bolhas nas Duas Extremidades	Desenha rótulos de bolha nas duas extremidades da linha de grade
Estilo da Linha	Selecionar o estilo da linha de grade
Fator de Tamanho	Escala o tamanho das bolhas
Deslocamento da Bolha	Especifica a distância de deslocamento das bolhas da sequência de dimensões
Comprimento da Grade	Indica o comprimento da grade
Parâmetros de vértice	Edita a linha de grade da bolha; embora seja possível editar a linha de grade de bolhas dessa maneira, pode ser preferível usar a ferramenta Remodelar ao invés. Veja Reshaping objects.

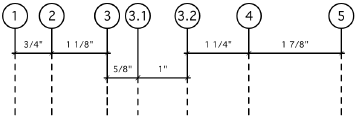

Combine várias grades de bolhas e ajuste as propriedades de rotulagem para criar grades hierárquicas (aninhadas).
