Criando estilos de etiqueta de dados

As bibliotecas de recursos do Vectorworks fornecem muitas tags comumente usadas, como IDs de tipo de janela e porta e carimbos de data. Se você precisar de uma tag para um tipo diferente de objeto (como colunas) ou para mostrar dados diferentes (como dimensões da janela), crie um estilo personalizado de tag de dados.

Criar um estilo de tag permite definir valores fixos para alguns dos parâmetros para todas as instâncias que usam o estilo, mantendo a capacidade de editar outros parâmetros para cada instância da tag. Ver Conceito: Criando Estilos de Objeto Plug-in. Depois que um estilo de tag é criado, você pode selecioná-lo no Seletor de Recursos na Barra de Ferramentas ou na janela de diálogo Configurações de Tags de Dados.

● No Gerenciador de Recursos, selecionar um recurso de tag de dados existente no arquivo ativo para usar como ponto de partida. Clique-direito no recurso e selecione Editar no menu contextual.

● Selecionar uma tag de dados existente no desenho para usar como ponto de partida. Na Paleta Info de Objeto, selecionar Converter em Sem Estilo na lista de Estilo. Selecionar o comando Criar Estilo de Plug-in ou clique-direito na tag e selecionar Novo Estilo de Plug-in Do Plug-in Sem Estilo no menu contextual. Da janela de diálogo Criar Símbolo, selecionar a pasta de destino para o estilo da tag de dados.

3. Clicar na aba Indicação para especificar opções para uma tag de indicação.

Parâmetro	Descrição
Usar Indicação	Selecione para desenhar uma linha de indicação com a tag e especifique os parâmetros de indicação
Tipo de Chamada	Selecionar linha, arco ou Bézier como o tipo de linha
Comprimento Padrão do Ombro	Inserir um comprimento padrão para o ombro de indicação em unidades de página ou inserir 0 (zero) para nenhum ombro; após a colocação, você pode mover o ponto de controle do ombro para ajustar o comprimento
Raio de Indicação	Se o Tipo de Indicação for arco, insira o raio do arco nas unidades de página
Marcador	Selecionar para incluir um marcador no final da indicação e selecionar o estilo do marcador; para detalhes, ver Atributo de Marcadores
Classe Indicação/Ombro	Selecionar uma classe existente ou criar uma nova classe. Selecionar <Classe da Tag de Dados> para colocar a indicação na mesma classe que o objeto da tag de dados.
Posição Horizontal	Especifique se deseja estender o ombro para a esquerda ou direita da linha de indicação; selecionar Automático para variar a posição do ombro automaticamente de acordo com a posição da tag
Mover _ com Objeto	Especificar se a tag inteira deve ser movida ou apenas o final da linha de indicação quando o objeto associado for movido
Permitir Vários Pontos de Conexão	Permite que a indicação se anexe à tag no ponto de conexão mais próximo, definido por loci no layout da tag

Parâmetro	Descrição
Alinhar a Paredes/Objetos	Selecionar para girar a tag no ângulo do objeto associado; para paredes, as tags de dados serão giradas como se fossem inseridas na parede
Alinhamento de Parede	Especifique a parte de uma parede para alinhar a tag: linha central, borda esquerda ou direita ou livre
Sempre exibir a janela de diálogo Editar Dados da Tag	Selecionar para exibir uma janela de diálogo de entrada de dados cada vez que a tag é colocada em um desenho
Dimensionar	Ajusta a escala do rótulo: ● Altera simetricamente a largura e a altura igualmente pelo Fator especificado ● Altera assimetricamente a largura pelo Fator X e a altura pelo Fator Y
Texto Escala	Selecionar para ajustar a escala do texto do rótulo usando os fatores de escala; para escala assimétrica, o tamanho do texto é controlado pelo Fator X, e a posição do texto é controlada pelos dois fatores
Fator X/Y	Inserir um fator para dimensionar o rótulo (por exemplo, inserir 2 para dobrar o tamanho do rótulo ou inserir 0.5 para reduzir o rótulo à metade do tamanho original)
Editar Layout da Tag	Abre uma janela de edição de tags, para definir a geometria da tag e os campos de dados mostrados nela (ver as etapas 7 e 8)

5. Clicar na aba Posicionamento Automático para especificar as opções para o posicionamento de tags de dados por padrão, quando elas são colocadas no modo Selecionar Objetos Elegíveis. As medidas estão em unidades de página.

Parâmetro	Descrição

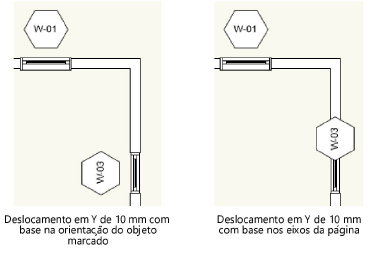

Deslocamento de Base ativado	Especifique se a tag deve ser deslocada em relação ao sistema de coordenadas do objeto marcado ou em relação aos eixos da página. A opção Orientação de Objetos Marcados requer a Vista Topo/Plano.
Deslocamento X/Y	Inserir os deslocamentos X e Y do centro da contorno apenas do objeto associado, conforme projetado no plano de anotação.
Comprimento da Indicação	Se Usar Indicação estiver selecionado na aba Indicação, inserir o comprimento padrão da linha de indicação
Ângulo de Indicação	Se Usar Indicação estiver selecionado na aba Indicação, inserir o ângulo padrão da linha de indicação

6. Clicar na aba Defaults e, para cada objeto de texto dinâmico na tag, especificar seu próximo valor (para um campo adicional) ou o valor padrão (se aplicável).

Na janela de edição de tags, desenhe a geometria da tag em unidades de página usando qualquer ferramenta gráfica plana. O ponto de origem (0,0) é sempre o principal ponto de conexão de uma linha de indicação, se usada. Para definir um ponto de conexão alternativo, adicione um locus 2D à geometria e ative Permitir Múltiplos Pontos de Conexão na janela de diálogo Estilo da Tag de Dados.

8. Use a ferramenta Texto para adicionar objetos de texto estáticos e/ou dinâmicos à tag. Na Paleta Info de Objeto, especifique a aparência do texto; ver Formatting text para mais informações sobre as opções disponíveis.

● O texto dinâmico mostra dados do objeto marcado (por exemplo, a largura da janela) em cada tag, no lugar do objeto de texto. Para criar texto dinâmico, selecionar o objeto de texto e clicar em Usar Texto Dinâmico na Paleta Info de Objeto. Em seguida, clicar em Definir Campo de Tags para abrir a janela de diálogo Definir Campo de Tags.

Parâmetro	Descrição
Etiqueta de Campo	Digitar o texto a ser exibido para esse campo no layout da tag e na janela de diálogo Editar Dados da Tag
Campo Calculado	Selecionar esta opção para usar dados extraídos do desenho no campo ou para usar automaticamente adicionando números ou letras. Você pode incluir várias fontes de dados no mesmo campo.
Definição de Campo de Tag Atual	As variáveis ??são colocadas neste campo automaticamente pelas seleções Fonte de Dados e Destino de Dados. Você pode adicionar manualmente texto estático ou pontuação, bem como operadores aritméticos simples (que operam apenas em campos numéricos). Por exemplo, para exibir o preço de um equipamento com uma marcação de 10% do preço real no registro do equipamento, você pode inserir algo assim: #Registo de Equipamento#.#Preço# + #Registo de Equipamento#.#Preço# * 0.1
Fonte de Dados	Especificar a fonte dos dados a serem exibidos na tag. Opções diferentes estão disponíveis para cada fonte. ● Parâmetros do Objeto: Selecionar o Nome do Objeto e qual Nome do Parâmetro será usado (por exemplo, janela e largura da janela). ● Formato de Registro Selecionar o Nome do Formato e qual Nome do Campo do formato de registro a ser usado (por exemplo, registro da planta e faixa de luz). ● Entidade IFC: Para exibir valores de pSet (como Classification), independentemente da IfcEntity do objeto, selecionar AnyIfcEntity e, em seguida, selecionar Nome pSet e Nome da Propriedade para usar. Para exibir dados para uma entidade IFC específica, selecionar Escolher Nova Entidade IFC e em seguida, na janela de diálogo Selecionar Objeto IFC, selecionar um objeto; o objeto é exibido no campo IfcEntity. Em seguida, selecionar o Nome pSet e Nome da Propriedade para usar. Para usar um dos valores “base” da entidade IFC (como “nome”), selecione o nome da entidade IFC na lista pSetName. ● Função do Objeto: Selecionar uma Função específica do objeto (por exemplo, área). ● Função Geral: Selecionar uma Função geral (por exemplo, número da folha). ● Adicionando Valor: Selecionar um formato para o valor (inteiro, caractere minúsculo, caractere maiúsculo). Em seguida, clicar em Configurações de Sequência para inserir o Valor Inicial, Incremento e Próximo Valor para usar. ● Se você selecionar uma fonte de dados que tem um tipo de unidade de dimensão, área, volume ou ângulo, campos adicionais serão exibidos para definir as Unidades e a Precisão. Selecionar Mostrar Marca para mostrar uma marca da unidade junto com o valor da unidade.
Vincular Link	Selecionar para vincular os dados da tag a um campo associado ao objeto. Por exemplo, você pode ter uma tag de porta com um campo que extrai a definição de Configuração dos parâmetros de objeto da porta. Você pode vincular o campo ao campo Tipo de Operação no registro IFC da porta, para atualizar automaticamente o registro IFC quando uma porta for marcada.
Destinação de Dados	Especificar a destinação para os dados extraídos. Opções diferentes estão disponíveis para cada destino. ● Parâmetros do Objeto: Selecione o Nome do Objeto e qual Nome do Parâmetro deve ser usado (por exemplo, janela e largura da janela). ● Formato de Registro: Selecione o Nome do formato e qual Nome do campo no formato de registro a ser usado (por exemplo, registro da planta e faixa de luz). ● Entidade IFC: Na janela de diálogo Selecionar Objeto IFC, selecionar um objeto; o objeto é exibido no campo IfcEntity . Selecione o Nome pSet e Nome da Propriedade para usar.
Adicionar à Definição	Depois de selecionar os detalhes para uma fonte de dados (e uma destinação adicional para os dados, se aplicável), isso adiciona as variáveis apropriadas à janela Definição do Atual Campo de Tag
Campo Inserido pelo Usuário	Selecionar essa opção para permitir ao usuário inserir dados para o campo quando a tag estiver colocada.
Tipo de Campo	Selecionar o tipo de dado para inserir no campo: ● Texto: Campo para inserção de uma sequência de caracteres, como uma palavra ou frase. ● Inteiro: Campo para inserção de números inteiros (usa menos memória que o campo Número Real) ● Boleano: Uma caixa de seleção ● Número Real: Campo para inserção de números gerais ou números de um formato específico, como frações, dimensões ou datas; clicar em Definir para especificar um formato ● Pop-up: Lista de opções para selecionar; clicar em Definir para inserir as opções
Definir	Se o Tipo de Campo for Pop-up, abrirá a janela de diálogo Editar Opções. Inserir as opções a serem exibidas, pressionando Enter (Windows) ou Return (Mac) para separar cada item. Se o Tipo de Campo for Número Real, abrirá a janela de diálogo Formato de Número; selecionar um formato. ● Geral: O formato numérico geral padrão ● Decimal: Inserir um valor para o número de casas decimais e especificar se deseja usar vírgulas como separadores ● Científico: Inserir um valor para o número de casas decimais ● Fracionário: Inserir o valor de arredondamento para frações ● Porcentagem: Inserir um valor para o número de casas decimais. As entradas são multiplicadas por 100 e são exibidas com um símbolo de porcentagem. ● Dimensão: Exibe a marca da unidade atual após o número (como em “ para polegadas) ● Área da Dimensão: Exibe as unidades de área atuais após o número (como em “sq ft” para pés quadrados) ● Volume da Dimensão: Exibe as unidades de volume atuais após o número (como em “cu ft” para pés cúbicos) ● Ângulo: Selecione uma configuração de precisão (graus, minutos ou segundos ou números decimais com até oito casas decimais) ● Data: Selecione um formato de data
Default	Especifique um valor padrão. Você deve inserir um valor padrão para os campos do tipo Inteiro e Número Real.

9. Quando terminar de editar a geometria e os campos de texto na tag, clicar em Sair da Edição de Layout da Tag e clicar em OK na janela de diálogo Estilo da Tag de Dados. O novo estilo é adicionado ao Gerenciador de Recursos para o arquivo atual e agora está disponível para uso com a ferramenta Tag de Dados.

Se houver um erro na definição do campo, como parâmetros de dois tipos de objetos diferentes ou propriedades de diferentes entidades IFC, um alerta será exibido.

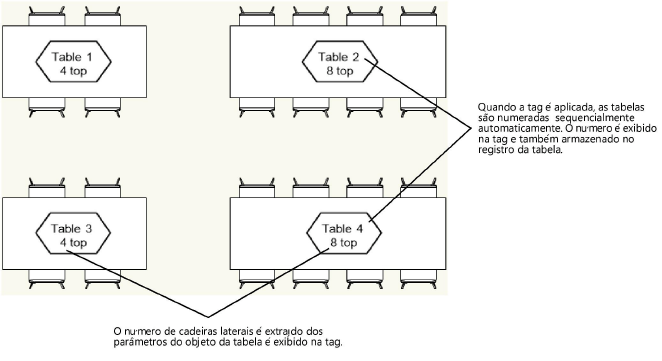

Exemplo de etiqueta de dados personalizados

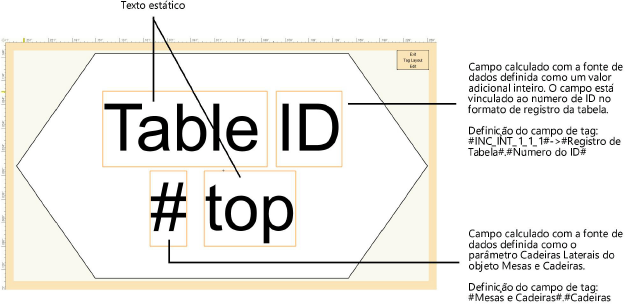

O exemplo a seguir mostra uma tag personalizada para objetos de tabela. A tag possui dois objetos de texto estático. Os dois campos de texto dinâmico são um ID da tabela que é adicionado automaticamente com cada tag e salvo em um registro anexado a cada tabela, e o número de cadeiras, que são extraídas do próprio objeto da tabela.
