Criando Seta Norte

Usar a ferramenta Seta Norte para indicar a orientação do desenho, em uma variedade de configurações. O desvio do norte magnético verdadeiro pode ser exibido em algumas das configurações. Se a camada de projeto for georreferenciada, o objeto será girado para apontar na direção correta.

As setas norte mantêm um tamanho constante, independentemente da escala de desenho.

2. Clique para colocar o objeto no desenho, e clique novamente para definir a rotação. A primeira vez que você usar a ferramenta em um arquivo, uma caixa de diálogo Propriedades é aberta. Configure as propriedades padrões, e clique OK. As propriedades podem ser editadas a partir da paleta Informações do Objeto.

Parâmetro	Descrição
Fator de Escala 2D	Especifica o tamanho do marcador; aumentar o valor da escala para obter um marcador maior

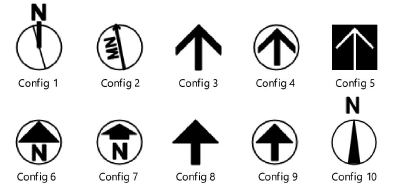

Config	Selecionar o estilo da seta na lista
Gráficos de Seta	Selecionar um estilo de seta da lista; estilos de seta incluem versões preenchidas e não preenchidas
Mostrar Declinação NM	Selecionar para adicionar o desvio do norte magnético verdadeiro para alguns estilos
Declin Grau de Deslocamento	Especifica o grau de deslocamento do norte verdadeiro
Usar Heliodon	Associa a seta a um heliodon no desenho. A seta norte será alinhada com o ponto norte do heliodon.
Selecionar Heliodon	A janela de diálogo Selecionar Heliodon abrirá. Clicar na coluna Usar ao lado de um heliodon para selecioná-lo.
