Rotação

Especifica o número de graus para girar o objeto (0.00 é horizontal)

Estilo de Texto

Selecionar um estilo de texto da biblioteca ou do documento atual. Para usar o estilo definido para a classe do objeto, selecionar <Estilo de Classe de Texto>. Para formatar o texto usando as opções no menu Texto, selecionar <Sem-Estilo>. Ver Using text styles e Formatting text.

Título do Desenho

Especifica o título do texto a ser exibido acima da linha horizontal dominante do rótulo. Os seguintes valores são usados por padrão, mas eles podem ser editados:

●        Nome do arquivo (em uma Camada de Projeto)

●        Branco (em uma camada de folha).

●        Título do Desenho (em um viewport).

Se Usar Coordenação Automática de Desenho está ativado nas preferências do documento (necessário Vectorworks Design Series), e o rótulo está em um viewport, alterar este campo atualizará o título do desenho do viewport e vice-versa.

Alinhamento de Título

Especifica o alinhamento do Título do Desenho em referência à linha. Selecionar entre o alinhamento esquerdo, central ou direito.

Para alinhamento central e direito, se o rótulo de desenho tem um estilo de bolha e o modo de largura de linha não é Auto-Encaixar, o texto pode sobrepor a bolha se for mais longo que a linha.

Número do Desenho

Identifica esse desenho na folha atual. Este valor é exibido na parte superior da bolha do rótulo, a não ser que o Estilo de Número está definido como Nenhum.

Se o rótulo está em um viewport ou camada de folha, o programa numera automaticamente os itens e atualiza esse campo; este número deve ser único nesta camada. Se o rótulo está em uma camada de projeto, inserir um identificador manualmente.

Número da Folha

Identifica a folha que contém o desenho. Este valor é exibido na parte de baixo da bolha do rótulo, se o Estilo de Número está definido para Desenho e Folha. Se o rótulo está em uma camada de folha, o Número de Folha é exibido por padrão.

Se Usar Coordenação Automática de Desenho está ativado nas preferências do documento (necessário Vectorworks Design Series) e o rótulo estiver em uma camada de folha, esse campo não pode ser editado e sempre conterá o Número de Folha.

Estilo de Número

Especifica quais números de identificador de desenho (dos campos Número de Desenho e Número de Folha) serão exibidos no rótulo

Estilo de Exib. de Escala

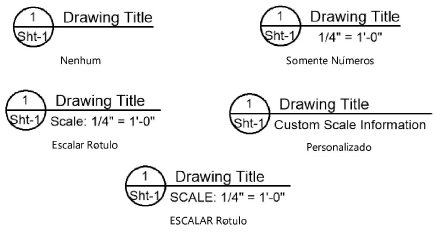

Especifica quais informações de escala a serem exibidas abaixo da linha reguladora horizontal do rótulo

Escala Personalizada

Se Estilo de Exib. de Escala está definido como Personalizado, inserir as informações a serem exibidas na área de escala.

Alinhamento de Escala

Alinha a exibição de escala em referência à linha. Selecionar entre o alinhamento esquerdo, central ou direito.

Para alinhamento central e direito, se o Rótulo do Desenho tiver um estilo de bolha e o modo de comprimento da linha não for o Ajuste automático, o texto poderá sobrepor a bolha se o texto for maior que a linha.

Usar Escala de Arquitetura

Selecionar esta opção para usar o estilo de escala US Architect (como em 1/4” = 1’- 0”); desmarcar a opção para usar o estilo de Engenharia (como em 1:48)

Estilo de Bolha

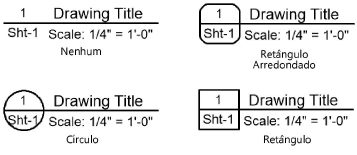

Selecionar o estilo do gráfico da bolha do rótulo, que pode conter o Número de Desenho e Número de Folha que identificam o desenho

Desenhar Bolha com Larg. Total

Selecionar esta opção para estender o gráfico de bolha até o comprimento total da linha reguladora; não disponível se Estilo de Bolha está definido como Nenhum

Título/Escala/Desenho#/Tam. do Texto de Folha

Selecionar os tamanhos das fontes para os vários elementos do rótulo do desenho

Fator de Escala do Balão

Especifica o tamanho da bolha do rótulo; inserir um valor maior para aumentar o tamanho (o número deve ser maior que zero)

Modo Compr. de Linha

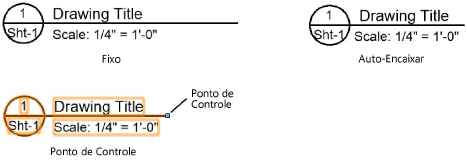

Define o comprimento da linha reguladora horizontal do rótulo de desenho. Uma linha reguladora de comprimento fixo é definida pelo valor de Comprimento. Uma linha reguladora de ajuste automático é definida com o mesmo comprimento do contorno do texto mais longo, acima ou abaixo da linha reguladora. Uma linha reguladora do ponto de controle é definida pelo localização do seu ponto de controle; clicar no ponto de controle para selecioná-lo e clicar no local desejado no desenho para ajustar o comprimento da linha reguladora ou inverter a linha reguladora para o lado oposto.

Comprimento

Para um rótulo de desenho usando uma linha reguladora de comprimento fixo, define o comprimento do rótulo de desenho na página impressa

Inverter

Selecionar esta opção para mover a bolha (incluindo o Número do Desenho e Número da Folha) para o lado direito do rótulo:

Deslocam. da Linha

Especifica o afastamento vertical entre a bolha do rótulo e a linha reguladora horizontal na página impressa (0 está centralizado); inserir um número negativo para mover a linha, o título e a escala abaixo da linha central da bolha

Margem do Título

Especifica a distância vertical entre a linha reguladora horizontal do rótulo e o texto acima dela. Inserir um valor positivo para mover o texto mais acima da linha reguladora ou um valor negativo para mover o texto para mais perto da linha reguladora.

Margem de Escala

Especifica a distância vertical entre a linha do rótulo e o texto abaixo dela. Digitar um valor negativo para mover o texto mais acima da linha reguladora ou um valor positivo para mover o texto mais abaixo da linha reguladora.

Mostrar Título do Desenho

Selecionar para exibir o título do desenho; se desmarcada, tanto o título do desenho quanto a linha reguladora não são exibidos

Mostrar Escala com Título do Desenho

Selecionar para exibir a escala e o título do desenho na mesma linha; esta opção está disponível apenas quando Mostrar Título do Desenho está selecionado

Posicionar Escala na Linha Central

Selecionar para posicionar a escala no lugar do título do desenho; esta opção está disponível apenas quando Mostrar Título do Desenho está desmarcado
